Abstrakt
Ochiq turdagi Hall oqim sensori printsipi, xususiyatlari va o'rnatish rejimiga ko'ra, ochiq turdagi Hall oqim sensori zavodning transformatsiya va tarqatish tizimida qo'llanilishi tahlil qilinadi, bu esa foydalanuvchilarning amalga oshirishi uchun echimni taqdim etadi. DC tizimini tezda aqlli taqsimlash.
Kalit so'zlar: ochiq turdagi Hall oqim sensori DC taqsimlash tizimining ishlash printsipi qo'llanilishi
Umumiy koʻrinish
DC tarqatish tizimi odatda yuqori chastotali kommutatsiya quvvat manbai va batareyadan iborat bo'lib, u DC tizimida boshqaruv, signal, o'rni himoyasi va avtomatik qurilmalar, avariya yoritgichlari va boshqalar uchun ishonchli shahar quvvat manbai bilan ta'minlash uchun ishlatiladi. Elektr ta'minotining ishonchliligi, barqarorligi va sifati uchun yuqori talablarga ega. Shuning uchun, Rossiyaning DC tizimida biz ishlatiladigan DC Hall tarqatish hisoblagichiga mos keldik. DC tizimini o'zgartirish paytida elektr uzilishi yo'q va muhandislik transformatsiyasi qiyin va an'anaviy yopiq Hall oqim sensori yoki shunt muammoni hal qila olmaydi. Shu sababli, ochiq Hall oqimi sensori transformatsiya loyihasida doimiy oqim o'lchash muammosini hal qilish uchun ishlatilishi mumkin, bu esa transformatsiya jarayonining elektr uzilishlarisiz xavfsiz ishlashini ta'minlaydi.
Mahsulot dizayni
Strukturaviy xususiyatlar
Ochiq og'izli Hall oqim sensori an'anaviy yopiq og'iz Hall oqim sensori asosida ishlab chiqilgan. U yangi tuzilishga va chiroyli ko'rinishga ega. Hammasi qobiq, temir yadro, namuna olish platasi va qattiq qatrondan iborat. Qobiq materiali yuqori haroratga chidamlilik, yuqori mexanik kuch va atrof-muhitni muhofaza qilish xususiyatlariga ega bo'lgan PC / ABS qotishmasidan qilingan. Yadro barqaror ishlash, yuqori mexanik kuch va juda yuqori magnit o'tkazuvchanlik xususiyatlariga ega bo'lgan yo'naltirilgan sovuq bog'langan silikon po'latdan yasalgan. Yashil vilkali terminal elektron plata va tashqi simlar uchun ishlatiladi, bu esa o'z joyidagi simlarni ulash uchun qulay va ishonchli. Muayyan tuzilma 1 va 2-rasmda ko'rsatilgan. Mahsulotning tashqi ko'rinishi split dizaynni qabul qiladi. 1-rasmda dumaloq o'tish ko'rsatilgan bo'lib, u asosiy avtobus kabel bo'lganda DC tizimidan o'tish uchun mos keladi. , 2-rasm kvadrat o'tish, asosiy avtobus mis bar bo'lsa, DC tizimi uchun mos. Birlamchi oqim va teshilish talablarining o'lchov diapazoniga ko'ra, tegishli mahsulot turini tanlash mumkin. Ushbu datchiklar seriyasi 3-rasmda ko'rsatilganidek, phi 20, 40, 60, 64 * 16, 85 * 27, 104 * 36, 140 * 50 va boshqa xususiyatlarning asosiy shakli 20A ~ 20000A oqim diapazonini o'lchashi mumkin. , turli ilovalar uchun javob beradi.

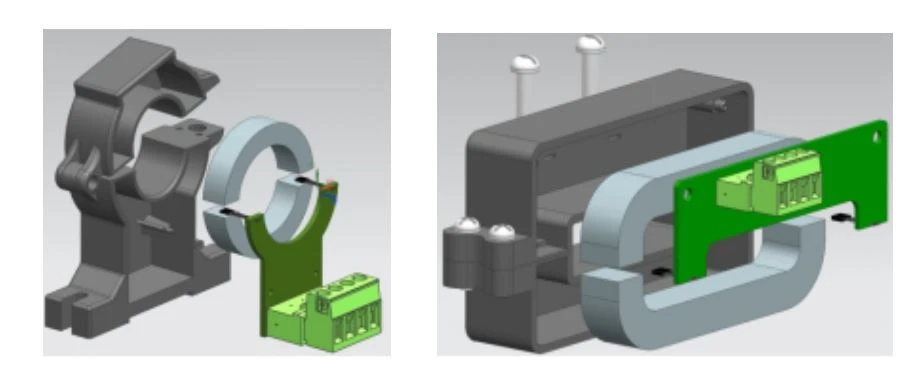

1-rasm aylana o'tish namunasi 2-rasm Kvadrat o'tish namunasi

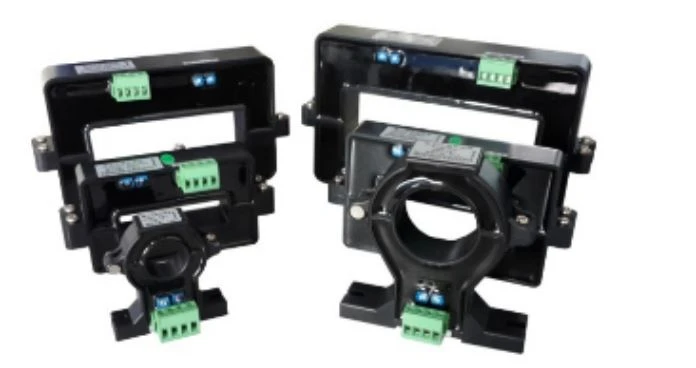

3-rasm AHKC seriyali ochiq turdagi Hall oqimi sensori
Ishlash printsipi
Hall oqimi sensori zal effekti, elektromagnit induksiya printsipi, sensorning dizayni printsipiga ko'ra ochiq pastadir rejimiga (to'g'ridan-to'g'ri) va yopiq pastadir rejimiga (magnit balans turi) bo'linishi mumkin, ochiq zal oqimi sensori an'anaviy hisoblanadi. ochiq pastadir (to'g'ridan-to'g'ri) zal sensori asosida yaxshilanadi, an'anaviy bitta yadroli, bitta chipli dizayn zalidan farq qiladi, Split strukturani loyihalash uchun temir yadro ajratiladi va nosimmetrik tarzda o'rnatiladi. Uskuna ikkita Hall chiplarining parallel qo'shimcha differentsial kiritishini qabul qiladi. Ochiq turdagi Hall sensori printsipi 4-rasmda ko'rsatilgan:

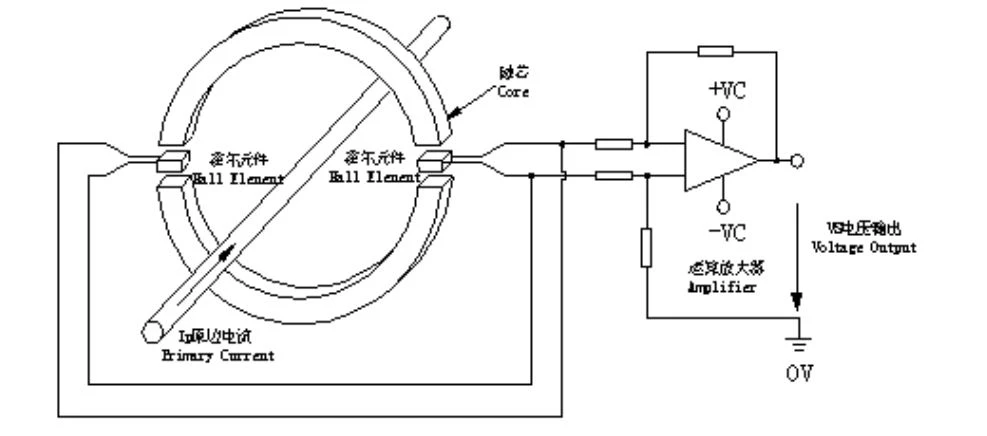

4-rasm Ochiq Hall sensorining sxematik diagrammasi
Birlamchi yon oqim IP uzoq sim orqali oqib o'tganda, sim atrofida magnit maydon hosil qiladi, magnit maydonning o'lchami va sim orqali oqimga mutanosib bo'ladi, magnit maydon dumaloq shaklda yig'iladi, ikkita zal elementi orqali. dumaloq havo bo'shlig'ini o'lchash, bir xil maydonga joylashtirilgan ikkita zal elementi belgisi, differensial kuchaytirgich chiqishi orqali chiqish kuchlanishining qo'shimcha xususiyatlariga ega chiqish signali, nafaqat umumiy rejim shovqinini, balki haroratning siljishi ta'sirini ham bostirishi mumkin, chiqish kuchlanish VS asl yon oqim IP ni aniq aks ettiradi. Umumiy nominal chiqish DC±5V yoki DC4-20mA sifatida sozlangan.
Mahsulotni o'rnatish
Misol sifatida kvadrat teshikli mahsulotlarni oling, 5-rasmda ko'rsatilganidek, ochiq turdagi Hall oqim sensori o'rnatish vintini oching va sensorning pastki tanasini olib tashlang; Ochiq turdagi Hall oqim sensorining yuqori tanasi tarqatish tizimining asosiy avtobusiga yuklanadi va sensorning pastki tanasi yopiladi. Sensorning o'rnatish vintlari va qistirmalari yuqori va pastki korpuslarning mahkamlash teshiklaridan o'tadi va sensorning yuqori va pastki korpuslari bir-biriga mahkamlanadi. Agar elektrni o'chirishni joyida o'rnatish mumkin bo'lsa, sensor oralig'i talablariga muvofiq bronza plastinkada ikkita mos keladigan tishli teshik ochilishi mumkin va sensori orqa o'rnatish teshigi orqali avtobus panelining tishli teshigiga o'rnatiladi. sensorni o'rnatish; Agar sayt uzluksiz elektr o'rnatishni talab qilsa, sensorning tebranish sharoitida ishonchli ishlashini ta'minlash uchun qo'llab-quvvatlovchi kauchuk yostiq qobiq va bronza plastinka orasiga o'rnatilishi mumkin. Butun o'rnatish jarayoni nisbatan tez va sodda.

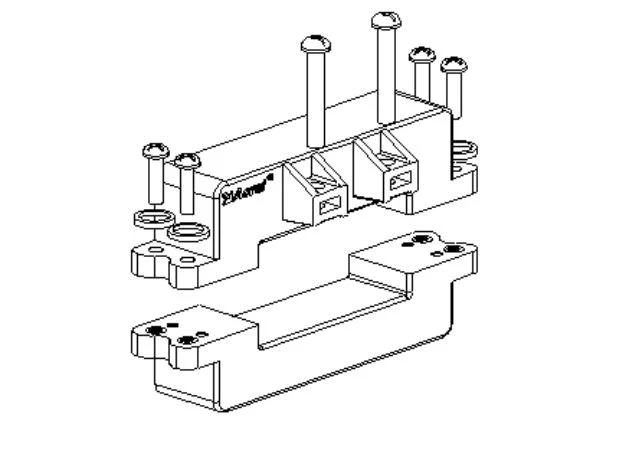

5-rasm Mahsulotni o'rnatish sxemasi
Ochiq turdagi Hall sensorining afzalliklari
Shunt yoki transformator tomonidan qabul qilingan an'anaviy doimiy oqim o'lchash usuli bilan solishtirganda, ochiq turdagi Hall sensori quyidagi afzalliklarga ega:
1) AC 12KV izolyatsiyagacha bo'lgan asosiy va ikkilamchi tomonning yuqori izolyatsiyalash kuchi;
2) kiritish yo'qolishi yo'q;
3) Yaxshi dinamik ishlash: javob vaqti 20uS dan kam va kuzatuv tezligi Di / dt 20A / uS dan yuqori
4) O'rnatish vaqtida asl yon kabelni yoki avtobusni qismlarga ajratishning hojati yo'q. Ayniqsa, quvvatni yo'qotishga yo'l qo'yilmaydigan uskunani o'zgartirish va qurish uchun javob beradi.
Mahsulot ilovalari
Open-end Hall oqim sensori asosan fabrikalarda DC taqsimlash tizimini transformatsiyalashda qo'llaniladi, masalan, elektr stantsiyalarida DC quvvat tizimini o'zgartirish, podstansiyalarda shahar tizimini o'zgartirish, aloqa xonasini o'zgartirish, temir yo'l lokomotivini o'zgartirish va boshqa loyihalar. Tizimning markaziy chekkasidagi doimiy oqim signalini standart DC± 5V yoki 4-20mA chiqishiga aylantirishi mumkin. U monitoring va elektr izolyatsiyasi rolini o'ynaydi va ko'p tsiklli monitoring asboblari yoki boshqa elektr o'lchash asboblari bilan ishlatilishi mumkin.
Xulosa
Open-end Hall oqim sensori oddiy tuzilishi, qulay o'rnatishi, ishonchli ishlashi va boshqa yaxshi qo'llanilishi, ayniqsa ta'mirlash loyihasida DC tizimini qo'llashda muhim rol o'ynaydi.
