Filippindagi zavodda quvvatni taqsimlash loyihasida simsiz haroratni o'lchash mahsulotlarini qo'llash

Abstrakt

Elektr taqsimlash tizimi - bu kuchlanishni o'zgartirish va elektr energiyasini oxirgi foydalanuvchilarga to'g'ridan-to'g'ri tarqatish uchun turli xil quvvat taqsimlash uskunalari va quvvat taqsimlash moslamalaridan tashkil topgan elektr tarmog'i tizimi. Energiya tizimining bir qismi sifatida elektr energiyasini taqsimlash tizimi to'g'ridan-to'g'ri oxirgi foydalanuvchilarga duch keladi va uning mukammalligi foydalanuvchilarning ko'pchiligining energiya iste'molining ishonchliligi va sifatiga bevosita ta'sir qiladi, shuning uchun energiya tizimida muhim o'rin egallaydi. Shu sababli, uskunaning qarishi, uskunaning yonib ketishi, elektr ta'minotining uzilishi, yuqori harorat tufayli uskunaning yong'inga chiqishi va portlashi kabi jiddiy baxtsiz hodisalarning oldini olish uchun har bir elektr tugunining uzoq muddatli harorat monitoringi shaxsiy shikastlanishga olib kelishi mumkin bo'lgan jiddiy nosozliklarni oldini oladi va iqtisodiy. foydalanuvchilarga yo'qotish.

Kalit so'zlar: Simsiz haroratni kuzatish tizimi, 433Mhz simsiz harorat sensori, simsiz harorat sensori

Loyihaga umumiy nuqtai

Ushbu loyiha Filippindagi zavodda quvvat taqsimlash loyihasidir. U 32kV quvvat taqsimlash kabinasida qo'llaniladi va haroratni xavfsiz kuzatish uchun simsiz haroratni o'lchash mahsulotlari bilan jihozlangan bo'lishi kerak. Sensorning ish muhiti harorati -50 ℃ dan +125 ℃ gacha bo'lgan talabga javob beradi. Bizning ATE400 CT induksion quvvat sensorini tanlang va haroratni ko'rsatish moslamasini ulash uchun ATC400 qabul qiluvchi qurilmasidan foydalaning. Xavfsizlik va iqtisodiy manfaatlar uchun energiya taqsimlash xonasidagi har bir elektr tugunida real vaqt rejimida harorat monitoringini o'tkazish tavsiya etiladi.

Mahsulot dizayni

ARTM-Pn simsiz haroratni o'lchash uskunasi NB/T 42086-2016 simsiz haroratni o'lchash uskunasi uchun spetsifikatsiyaga muvofiq ishlab chiqilgan. U 3-35 kV kuchlanishli ichki kommutatorlar, jumladan, o'rnatilgan kommutatorlar, qo'l aravalari, qo'zg'almas o'tkazgichlar va tarmoqli tarmoqli o'tkazgichlar uchun javob beradi. Bundan tashqari, 0,4 kV past kuchlanishli elektr uzatish moslamalari, masalan, qo'zg'almas o'tkazgichlar va tortma o'tkazgichlar uchun mos keladi. Simsiz harorat sensorlari kommutatorlarning istalgan isitish nuqtasiga o'rnatilishi mumkin, qurilma nazorat qilinadigan harorat ma'lumotlarini real vaqt rejimida uzatish uchun simsiz ma'lumotlarni uzatish texnologiyasidan foydalanadi va bunday ma'lumotlarni ARTM-Pn-da mahalliy sifatida ko'rsatadi. Bundan tashqari, uni masofadan aqlli monitoring qilish uchun RS485 porti orqali tarmoqqa ulash mumkin.

ATE seriyali simsiz harorat sensorlarining uchta turi va mos ravishda uchta o'rnatish usuli mavjud, ya'ni murvatli turdagi, tasma bilan himoyalangan turdagi va bog'langan turdagi. Boltli turi kabel va avtobus paneli orasidagi bo'g'inlarda va kabel va ajratgich orasidagi bo'g'inlarda foydalanish uchun javob beradi. Tasma bilan himoyalangan tur harakatlanuvchi kontaktlarda va to'xtatuvchining, simi bo'g'inlarining va shinaning statsionar kontaktlarida foydalanish uchun javob beradi. Bog'langan tur kontaktlarning zanglashiga olib, shina barlari, kabellar va avtobus paneli va kabel orasidagi bo'g'inlarda foydalanish uchun javob beradi.

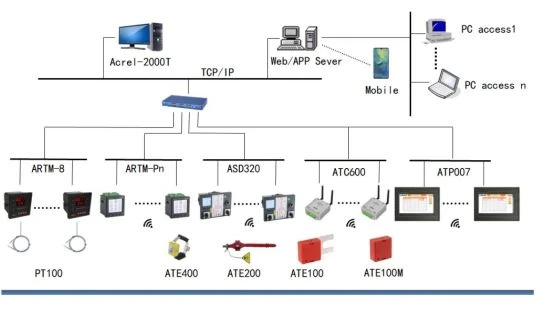

Tarmoq texnologiyalari

Simsiz haroratni nazorat qilish tizimi 3-35 kV ichki o'tkazgich qurilmalari, jumladan, o'rnatilgan kommutatorlar, qo'l aravalari, qo'zg'almas o'tkazgichlar va tarmoqli o'tkazgichlar uchun javob beradi. Bundan tashqari, 0,4 kV past kuchlanishli elektr uzatish moslamalari, masalan, qo'zg'almas o'tkazgichlar va tortma o'tkazgichlar uchun mos keladi.

Simsiz harorat sensori va xost o'rtasidagi ma'lumot almashinuvi simsiz signallar orqali uzatiladi, bu tizimning izolyatsiyasi ishiga ta'sir qilmaydi va ulardan foydalanish xavfsizdir. Simsiz haroratni o'lchash tizimi asosan sanoat sohasida qo'llaniladi. U real vaqt rejimida yuqori voltli simi bo'g'inlari va yuqori kuchlanishli o'tkazgich shkafi kontaktlarining haroratini kuzatishi mumkin, shuning uchun foydalanish va texnik xizmat ko'rsatish xodimlari saytdagi ish holatini masofadan turib tushunishlari mumkin.

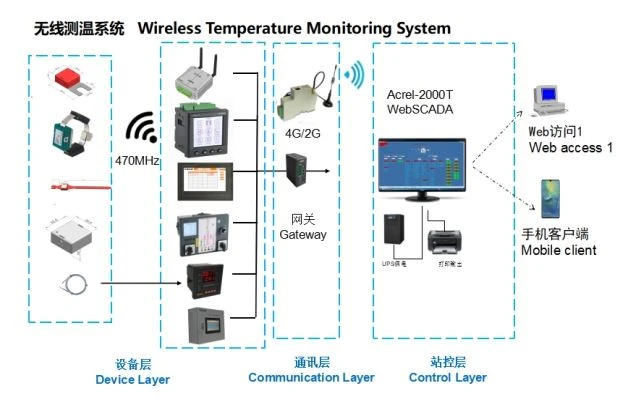

Simsiz haroratni kuzatish tizimining xususiyatlari

(1) Simsiz haroratni o'lchash moduli xavfsiz va ishonchli, o'rnatish va texnik xizmat ko'rsatish oson. O'rta kalitning yuqori kuchlanish va yuqori oqim kontaktlarida haroratni kuzatish uchun javob beradi. Sinov ostidagi qurilmaning tuzilishini o'zgartirish kerak emas.

(2) Barcha simsiz haroratni o'lchash tizimi simsiz aloqa qilishi mumkin va signal uzatish qulay.

(3) Simsiz haroratni o'lchash tizimi kuchli anti-parazit qobiliyatiga ega va uning impuls aralashuviga, tez o'tkinchi shovqinga, elektrostatik nurlanishga, elektromagnit maydon nurlanishiga va boshqalarga qarshi shovqinga qarshi qobiliyati milliy to'rt darajali standartga yetdi va operatsiya uskunaning o'rta kuchlanishli kalitning ochilishi va yopilishiga ta'sir qilmaydi Ishlash va himoya qilish qurilmasi harakatlari.

(4) Sanoatda (ko'mir, po'lat, neft, kimyo), elektr stantsiyalarida, maktablarda, kasalxonalarda, kommunal qurilishda, transport vositalarida (aeroportlar, temir yo'l stantsiyalari), savdo binolarda, kongress va ko'rgazma markazlarida, fotovoltaik energiya ishlab chiqarishda, yangi energiya va boshqa sohalar.

Mahsulot

① Batareya tipidagi simsiz harorat sensori

②CT quvvatli simsiz harorat sensori

③Simsiz qabul qiluvchi

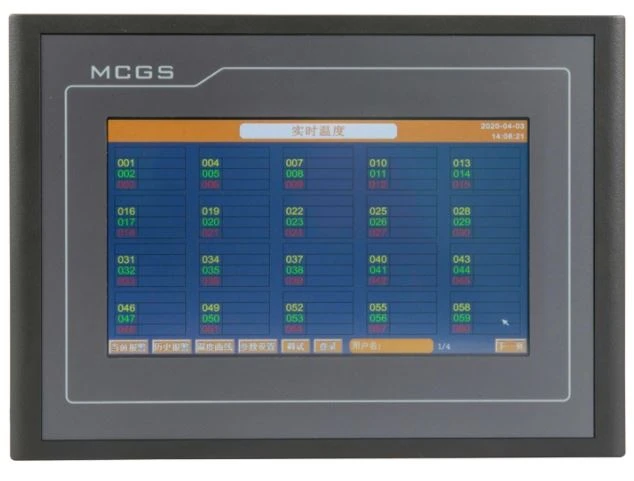

④Terminalni ko'rsatish

Shakl	Turi	Funktsiya
	ARTM-Pn	Simsiz haroratni o'lchash moslamasi, 60 ta ATE sensori, 1 RS485, 4DI/2DO ma'lumotlarini qabul qilishi mumkin.
	ARTM-8	Intellektual haroratni nazorat qilish o'lchagich, 8 kanalli haroratni o'lchash (PT100 sensori)
	ATP007/ATP010	7 dyuymli sensorli ekran 10 dyuymli sensorli ekran

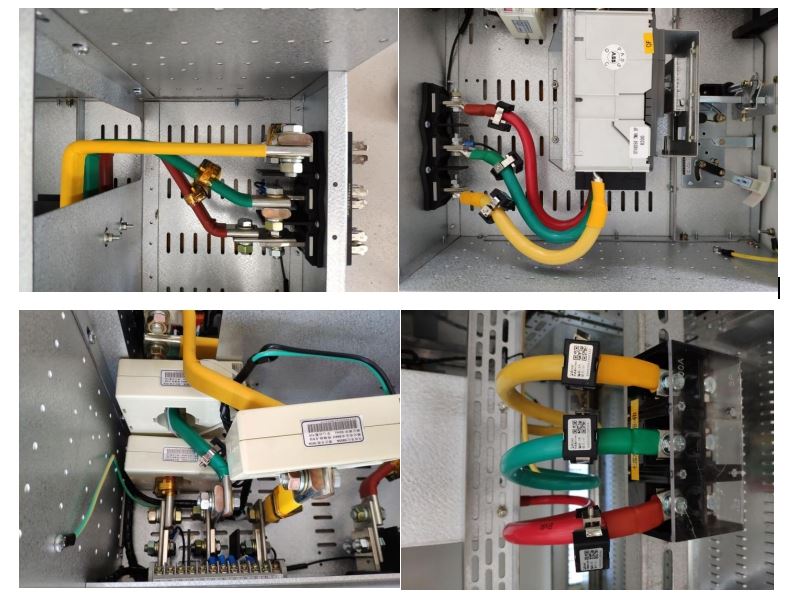

O'rnatish

Xulosa

Bugungi kunda&№39 elektr taqsimlash qurilmalarini qo'llashda nimstansiyalarning elektr energiyasini taqsimlash xavfsizligi katta ahamiyatga ega. Filippindagi zavod loyihasining elektrotexnika sohasida Acrel simsiz haroratni o'lchash mahsulotlarini qo'llash yuqori va past kuchlanishli kalit kabinalariga mo'ljallangan bo'lishi mumkin. Oksidlanish, bo'shashmaslik, chang va boshqa omillar natijasida yuzaga keladigan haddan tashqari kontakt qarshiligining oldini olish va yashirin xavf sifatida issiqlik hosil bo'lishining oldini olish uchun aylanma bo'g'inlar, elektron to'xtatuvchining kontaktlari, kabel bo'g'inlari va boshqalar kabi elektr ulanish nuqtalarining haroratini kuzatib boring. Monitoring Uskunaning xavfsizligini yaxshilash, uskunaning ish holatini o'z vaqtida, uzluksiz va to'g'ri aks ettirish, xavfsizlik baxtsiz hodisalarining oldini olish va uskunaning baxtsiz hodisalari tezligini kamaytirish mumkin.
