So'nggi yillarda ma'lumotlar markazlarining jadal rivojlanishi bilan ma'lumotlar markazlarining energiya iste'moli muammosi tobora ko'proq ahamiyat kasb etmoqda. Energiya boshqaruvi, energiya ta'minoti va ma'lumotlar markazlarini tarqatish dizayni dolzarb masalalarga aylandi. Ma'lumotlar markazining energiya taqsimlash tizimining oqilona va ishonchli echimlari ma'lumotlar markazining energiya samaradorligini oshirish va uskunaning energiya sarfini kamaytirishning oqilona usuli hisoblanadi. Tegishli texnik shartlar bilan birgalikda ma'lumotlar markazining eski va yangi quvvat taqsimlash sxemalarining afzalliklari va kamchiliklari tahlil qilinadi va yangi modulli kompyuter xonasini loyihalash uchun ma'lumotnoma taqdim etiladi.
Kalit so'zlar: ma'lumotlar markazi; terminal quvvat taqsimoti; ustunli shkaf
1. Bfon
Ilm-fan va texnologiyaning rivojlanishi bilan ma'lumotlar markazlarining soni, ko'lami va quvvat zichligi o'sishda davom etmoqda va qurilish darajasi yaxshilanishda davom etmoqda. Quvvatni taqsimlash tizimi ma'lumotlar markazining eng muhim qismidir. Elektr uzilishlari yoki past sifatli quvvat manbai serverning ishlamay qolishiga olib kelishi mumkin. yo‘qotishlarga sabab bo‘ladi. Elektron axborot tizimining uzluksiz va barqaror ishlashini ta'minlash uchun ma'lumotlar markazining elektr ta'minoti xavfsizligi va ishonchliligini oshirish uchun dizaynni qanday optimallashtirish ma'lumotlar markazi dizaynerlari uchun muhim masalaga aylandi. An'anaviy elektr ta'minoti va tarqatish sxemasi bilan taqqoslaganda, xavfsiz, tejamkor va barqaror elektr ta'minoti sxemasi mavjudmi, bu dizaynerlar haqida qayg'uradigan muammodir.
2. Ma'lumotlar xonasining oxirida quvvatni taqsimlash sxemasi
Loyihaga umumiy nuqtai
Ma'lumotlar markazining umumiy qurilish maydoni 1906,24 kvadrat metrni tashkil etadi, shundan ma'lumotlar markazining umumiy qurilish maydoni 210,6 kvadrat metr, shu jumladan 1F ma'lumotlar xonasi va 1F aloqa xonasi. Funktsional hududga asosiy dvigatel xonasi (kompyuter xonasi, aloqa xonasi), boshqaruv zonasi (ofis, Internet uskunalari xonasi va boshqalar) va yordamchi xonalar kiradi.
An'anaviy elektr energiyasini taqsimlash sxemasi

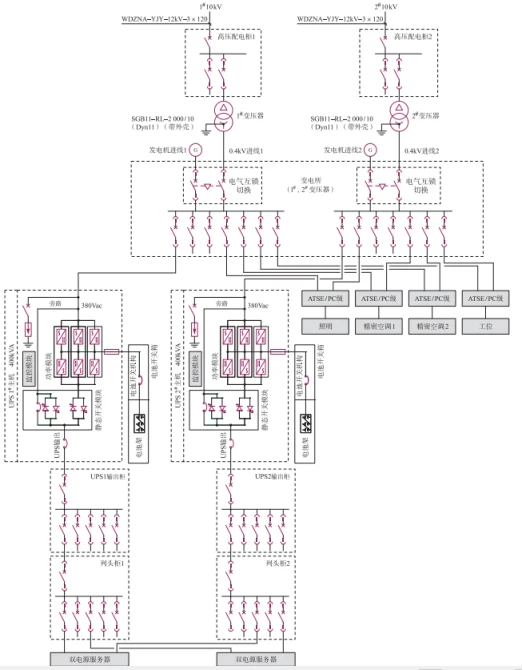

10kV yuqori kuchlanishli elektr taʼminoti ikki xil podstantsiya tarmogʻidan olinadi, yuqori va past kuchlanishli elektr tarmogʻi ulanmagan. Uchinchi quvvat manbai quvvat markazining dizel generatoridan olinadi. Ma'lumotlar markazining quvvat sarfini ta'minlash uchun asosiy zaxira quvvat manbai va generator quvvat manbai transformatorning chiqishida o'rnatiladi. Uskunalar elektr energiyasidan ishonchli foydalanadi. Bitta generatorning quvvati 2500kVt dan ancha kam ekanligini va generatorlar soni 10 dan oshmaganligini hisobga olib, 0,4 kV past kuchlanishli generatorlar majmuasi tanlanadi. 0,4 kV generator majmuasining neytral nuqtasi to'g'ridan-to'g'ri erga ulangan bo'lishi kerak va generatorning yulduz nuqtalari orasiga ulangan o'tkazgichlar izolyatsiya qilinishi kerak. 2N nosozliklarga chidamli tizimni shakllantirish uchun ma'lumotlar markazida jami 2 ta 400kVA UPS tizimlari o'rnatilgan. Ikki sxemali va ikki chiqishli shkaflar ma'lumotlar markazidagi elektron axborot uskunalari va ish stantsiyasining rozetkalarini quvvat bilan ta'minlashi mumkin. UPS tizimining akkumulyatori barcha ① darajali yuklarni 15 daqiqa davomida uzluksiz quvvat bilan ta'minlashi mumkin. Ma'lumotlar markazining yagona server yuki 3 kVt deb hisoblanadi va maksimal yuk 4 kVt dan oshmaydi. Quvvatni almashtirish jarayonida UPS ma'lumotlar markazining ishlamay qolishi uchun muhim yukning normal ishlashiga ta'sir qilmaslik uchun tarmoq va dizel generatorlarining ATS kaliti kompyuter darajasidagi va neytral chiziqli to'rt darajali kalit bo'lishi kerak. almashtirish.
Elektr ta'minoti va tarqatishning yangi sxemasi 2
Texnologik innovatsiyalar va yashil energiyani tejash kontseptsiyasini targ'ib qilish bilan xalqaro TGG tashkiloti ma'lumotlar markazlarining energiya samaradorligi o'lchovi bo'lgan PUEni taklif qildi. PUE - ma'lumotlar markazi tomonidan iste'mol qilinadigan barcha energiyaning IT yuklari tomonidan ishlatiladigan energiyaga nisbati va DCIE ga teskari hisoblanadi. PUE=ma'lumotlar markazidagi barcha uskunalarning energiya iste'moli / IT uskunasining energiya iste'moli, PUE - bu nisbat, benchmark 2, 1 ga qanchalik yaqin bo'lsa, energiya samaradorligi darajasi qanchalik yaxshi bo'lsa, yashil darajasi shunchalik yuqori bo'ladi. ma'lumotlar markazi.

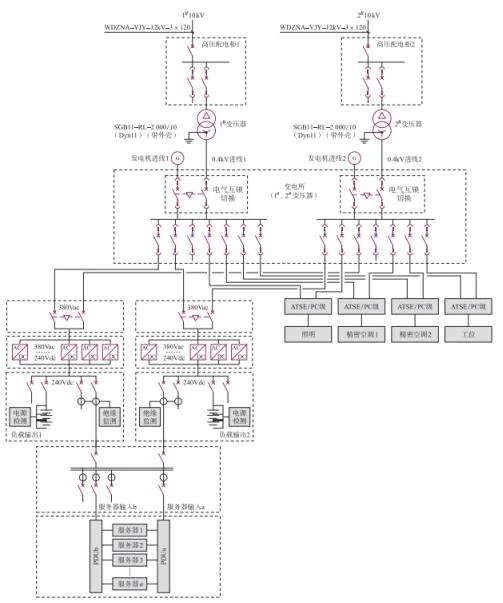

Katta hajmdagi ma'lumotlarni tahlil qilish natijasida yuqori kuchlanishli to'g'ridan-to'g'ri oqim (HVDC) elektr ta'minoti va tarqatish tizimi, AC-DC integratsiyalashgan elektr ta'minoti va tarqatish tizimi va UPS plus HVDC yuqori ish samaradorligiga ega degan xulosaga keldi. ma'lumotlar markazining energiya tejash indeksini yaxshilash.
3. Elektr ta'minoti va tarqatish tizimining yangi va eski echimlarini taqqoslash
UPS elektr ta'minoti tizimining chiqishi quvvat chastotasi va filtrning yo'qolishi katta va HVDC yuqori chastotali filtrlash va kichikroq maydonni egallaydi. UPS batareyasi kirish uchida joylashgan. UPSning o'zi ishlamay qolsa, yuk hali ham quvvatni yo'qotadi; HVDC batareyasi chiqish uchida bo'lsa. HVDC ning o'zi ishlamay qolsa ham, batareya uzluksiz quvvat ta'minotini ta'minlash uchun yukni quvvat bilan ta'minlashi mumkin. UPS elektr ta'minoti tizimi HVDC elektr ta'minoti tizimiga qaraganda ko'proq oraliq aloqalarga ega. HVDC batareyasi to'g'ridan-to'g'ri avtobus paneliga ulangan bo'lib, inverter aloqasiga bo'lgan ehtiyojni yo'q qiladi va har bir ko'p darajali oraliq aloqa konversiya samaradorligini pasaytiradi, natijada energiya sarfini oshiradi.
4. AcrelHVDC yechimlari uchun echimlar

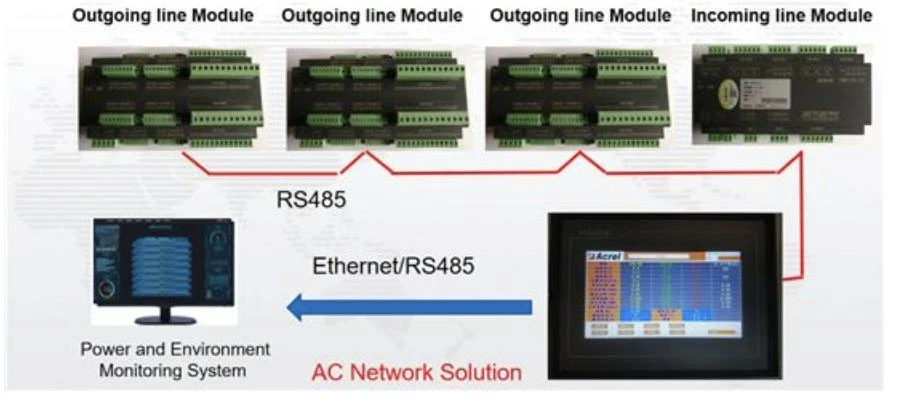

Acrel kompaniyasining AMC16Z seriyali DC quvvat taqsimoti monitoringi qurilmasi ma'lumotlar markazi server quvvatini boshqarish uchun maxsus mo'ljallangan o'lchash moslamasi. Qurilma ixcham dizaynga ega bo‘lib, real vaqt rejimida A plus B ikkita kiruvchi va 192 ta chiquvchi liniyaning barcha elektr parametrlarini, kirish va chiqish kalitlarini hamda chaqmoq to‘xtatuvchisi holatini kuzatishi mumkin. Barcha o'lchov kanallarining signal chegaralari mustaqil ravishda o'rnatilishi mumkin. Cheklangan hodisa darhol tizimning ovozli va yorug'lik signalini ishga tushiradi va izolyatsiyani aniqlash moduli bilan jihozlangan bo'lishi mumkin, u onlayn real vaqt rejimida monitoring va boshqarish uchun shahar tizimi shinasi va filial pallasining izolyatsiya holatini aniqlay oladi va yuqori darajaga erishadi. an'anaviy asbob hajmida monitoring tsiklining integratsiyasi.

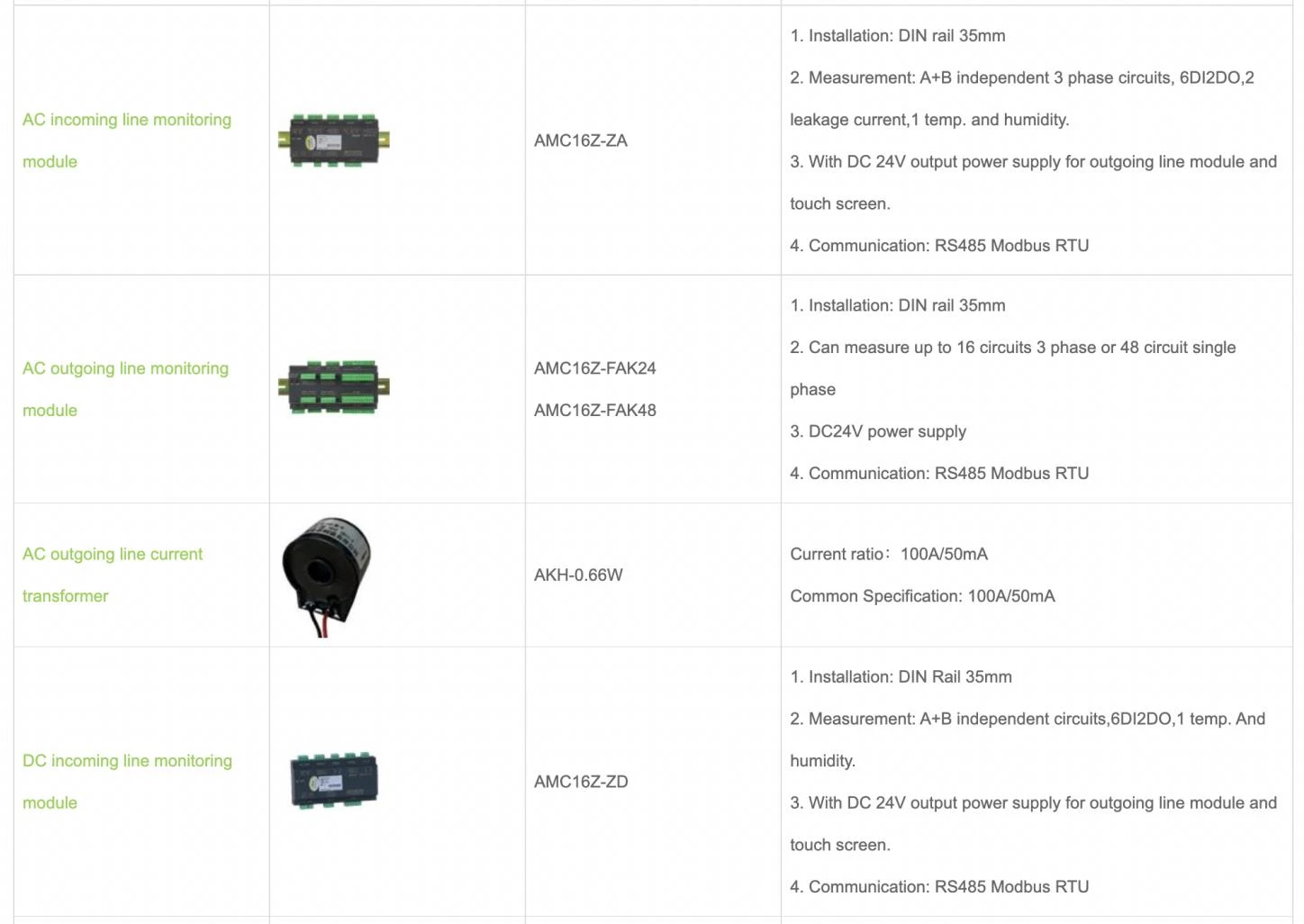

Mahsulot Module

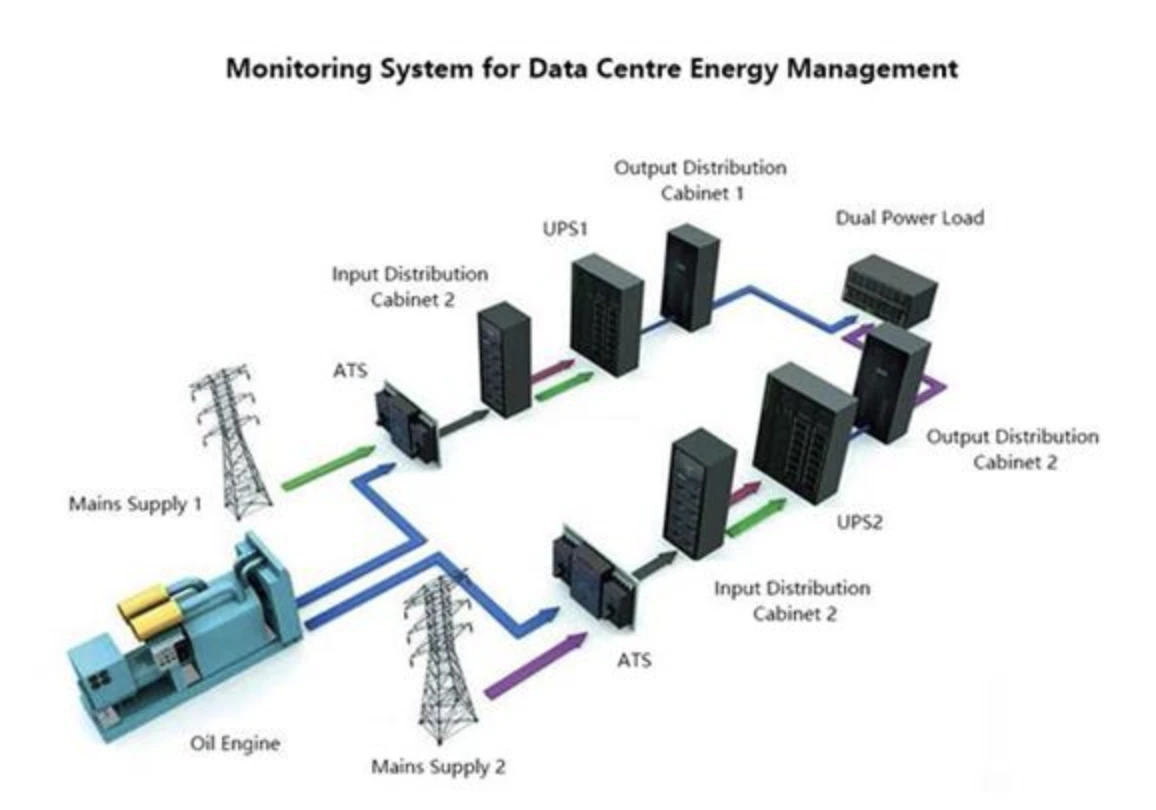

Tizim tarmoq diagrammasi
5. Cinklyuziya
Acrel uzoq vaqt davomida ma'lumotlar markazi sanoatining ichki va tashqi muhitini har tomonlama tahlil qildi, sanoatning milliy siyosati va kelajakdagi rivojlanish tendentsiyalari bo'yicha sanoatning issiq nuqtalarini tahlil qildi, sanoatning kelajakdagi rivojlanish yo'nalishini bashorat qildi va turli xil xizmatlarni takomillashtirishni ta'minladi. o'z sanoatida amaliy echimlar. Mijozlarning ehtiyojlari, turli mijozlarning dastur ehtiyojlarini qondirish uchun.
Yechim tafsilotlari uchun quyidagi havolani tekshiring:
