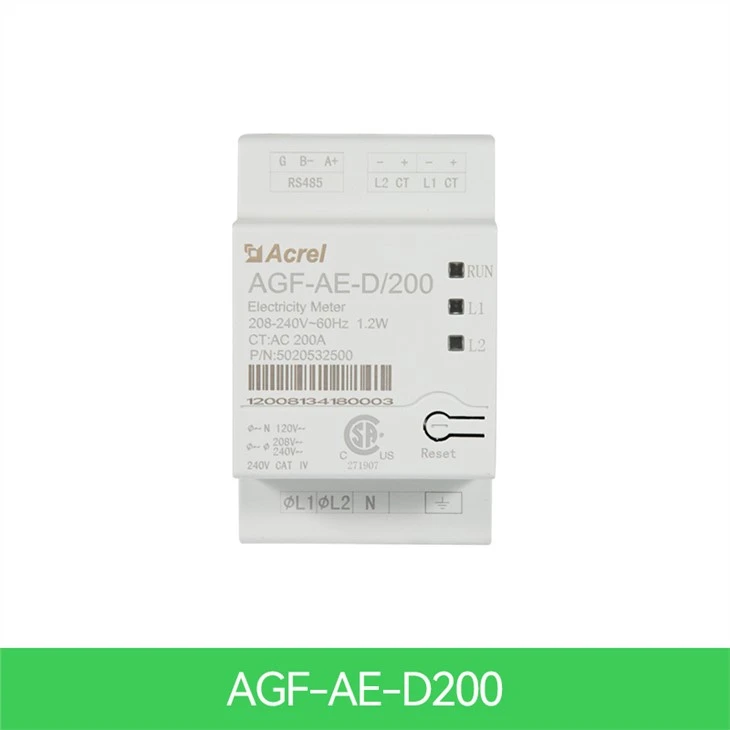

Quyosh tizimining hisoblagichi

Yagona inverter tizimida hisoblagich to'g'ridan-to'g'ri inverterga ulanadi. Agar inverteringizda o'rnatilgan{0}}daromad darajasi o'lchagichi (RGM; invertor daromad-darajali invertor deb ataladi) bo'lsa, siz RGM bilan bir xil avtobusga tashqi hisoblagichni ulashingiz mumkin. Acrel AGF-AE-D/200 EMC o'tkazgan emissiya va radiatsiyaviy emissiya sinovini yakunladi va sanoat uylari uchun FCC B sinfiga ega.

Hisoblagich elektr xizmati			Birliklar
	AGF-AE-D/100	AGF-AE-D/200
Nominal kuchlanish-LinetoN	120		V
Nominal kuchlanish-Lineto liniyasi	208/240		V
Kengaytirilgan kuchlanish diapazoni	88 foiz 110 foiz
AC chastotasi	60		Hz
Tarmoqlar qo'llab-quvvatlanadi	L1/L2/N/PE
Quvvat iste'moli	1.2		W
Aloqa
Hisoblagichlarning aloqa interfeyslari	RS 485
Javob vaqti	1 dan kichik yoki teng		S
Meter aniqligi
Nominal RMS oqimi	100	200	A
KT oqimining 1 foizi -100 foizi	±0.5	±0.5	foiz
Oqim transformatorlari
Berilgan oqim transformatorlari soni	2
O'lchamlari	I.D:15O.D:35	70.554.539 (HWD)	mm
Standart muvofiqlik
Xavfsizlik	UL1741
O'rnatish xususiyatlari
O'lchamlar (HWD)	54.187.852		mm
Og'irligi	0.2		kg
Ishlash harorati oralig'i	-3055		daraja
Nisbiy namlik (kondensatsiyalanmagan)	5-90		foiz
O'rnatish turi	DIN-Temir yo‘l, 35 mm

	Aniqlik AGF-AE-D/100: 100A AGF-AE-D/200: 200A Chastotasi 60Hz Elektr ta'minoti (o'z-o'zidan ta'minlash) AC85-265V yoki DC100-350V; quvvat iste'moli 10VA dan kam yoki unga teng Kirish iste'moli 0.2VA dan kam
Kirish iste'moli 0.2VA dan kam Hajmi (LWH) 54,187,852 mm O'rnatish DIN 35 mm

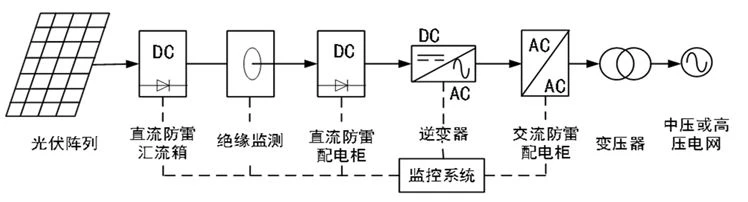

Yagona inverter tizimidagi PV/Quyosh inverteri energiya o'lchagichimiz to'g'ridan-to'g'ri inverterga ulangan. Agar inverterda o'rnatilgan{0}}daromad darajasi o'lchagichi (RGM; invertor daromad darajasi inverteri deb ataladi) bo'lsa, mijozlarimiz RGM bilan bir xil avtobusda tashqi hisoblagichni ulashlari mumkin.

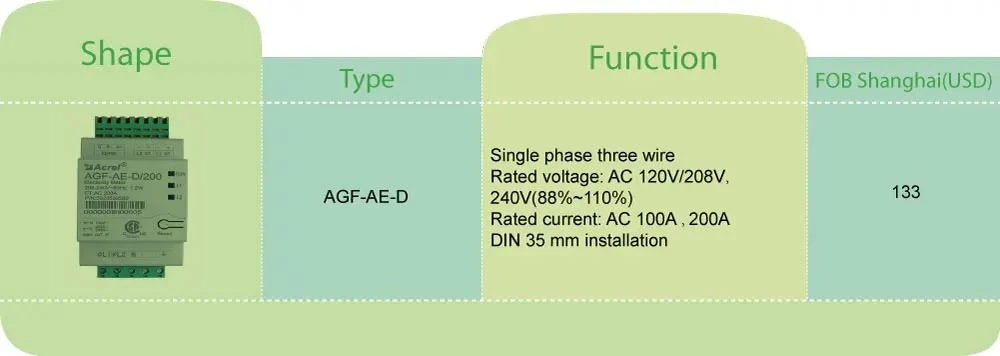

Turi	Funktsiya tavsifi
AGF-AE-D/100	1. Fotovoltaik / energiya saqlash tizimi uchun quvvatni boshqarish 2. To'liq quvvat o'lchovi, yuqori-ma'lumotlarni yangilash 3. Din Rail o'rnatilgan 4. 0-100A 2 ta tashqi split yadroli oqim transformatorlari tomonidan oson o'rnatish
AGF-AE-D/200	1. Fotovoltaik / energiya saqlash tizimi uchun quvvatni boshqarish 2. To'liq quvvatni o'lchash, yuqori tezlikda ma'lumotlarni yangilash 3. Din relsi o'rnatilgan 4. 0-200A 2 ta tashqi split yadroli oqim transformatorlari tomonidan oson o'rnatish

Bir fazali 2-kanal 3-tel

Nominal kuchlanish AC 120V/208V, 240V (88 foiz 110 foiz) Nominal oqim: AC 100A

Nominal chastota: 60Hz

Aloqa: RS485, SunSpec protokoli

UL1741 taqsimlangan energiya manbalari bilan ishlash uchun invertorlar, konvertorlar, kontrollerlar va o'zaro bog'lanish tizimi uskunalari chiqishiga o'rnatilgan.

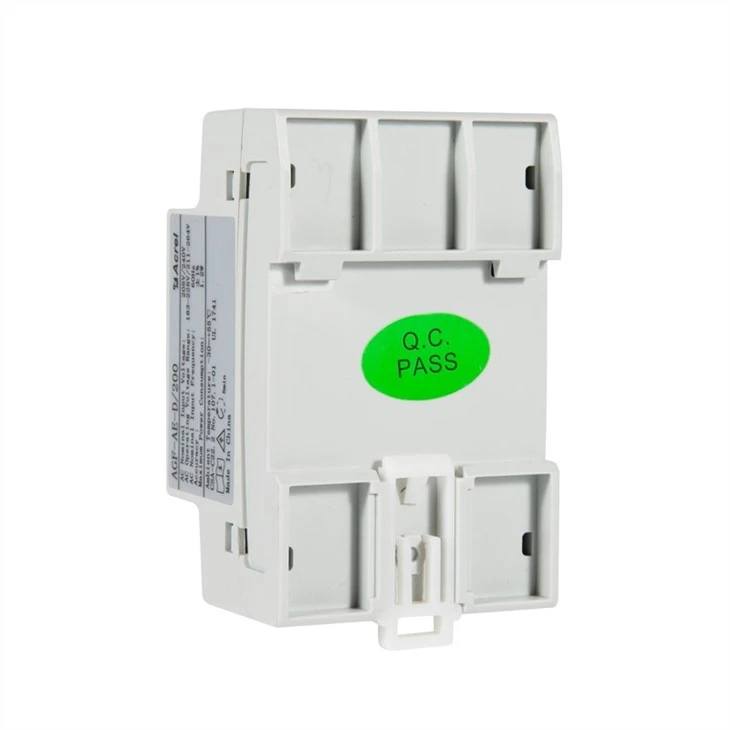

(35 mm Din Rail o'rnatish)

1. Oqim transformatorlarini mahkamlashdan oldin o'zgaruvchan tokni o'chiring.

2. KTlarni o'lchanadigan o'tkazgich atrofida o'rnating. Split{1}}yadroli KTlar o'tkazgich atrofida 3 ta o'rnatish uchun ochilishi mumkin. Anylon simi bog'ichlari tasodifiy ochilishni oldini olish uchun CT tepasi atrofida mahkamlangan bo'lishi mumkin.

3. Iste'mol yoki eksport o'lchovi uchun tarmoqqa ishora qiluvchi o'q bilan CTni o'rnating.

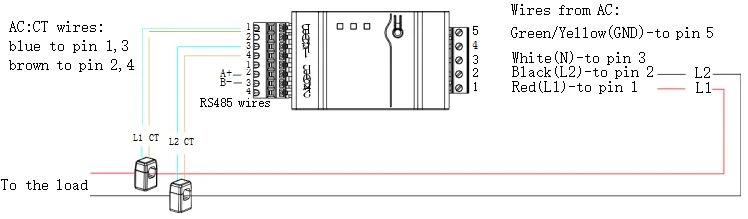

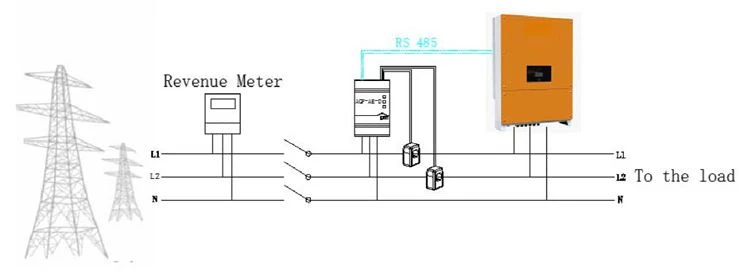

Agar siz hisoblagichni inverterga ulayotgan bo'lsangiz, ulanish sxemasiga qarang.

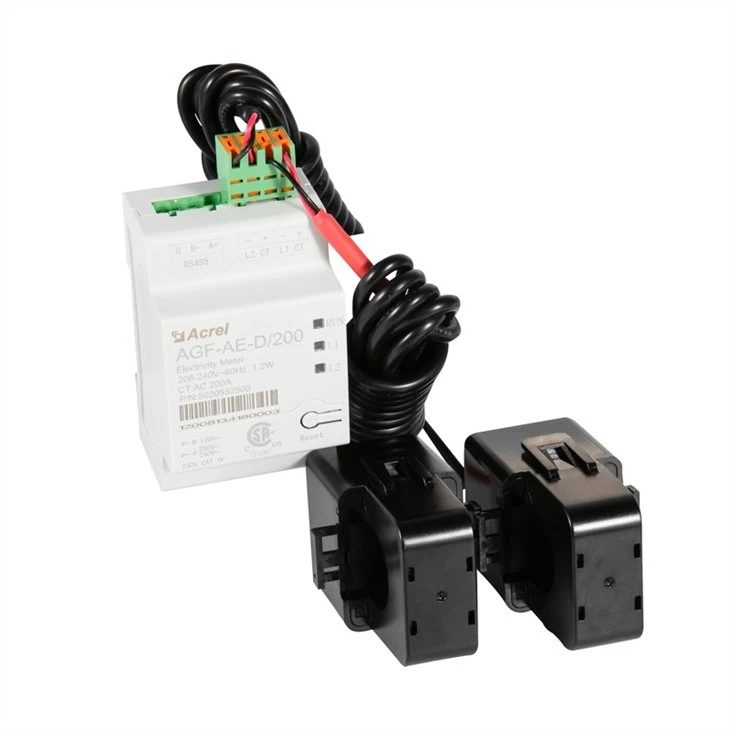

Oqim transformatori hisoblagich bilan birga qadoqlangan.
