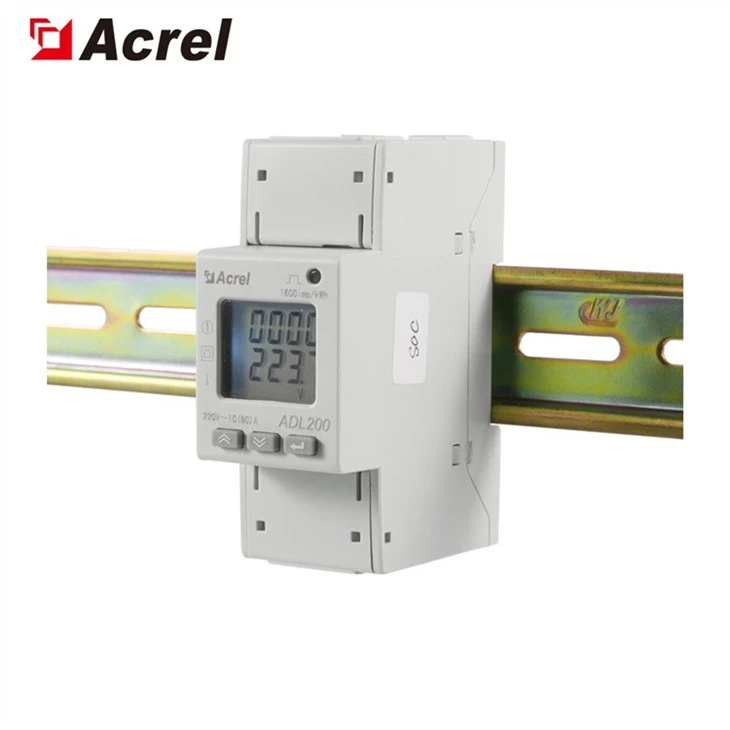

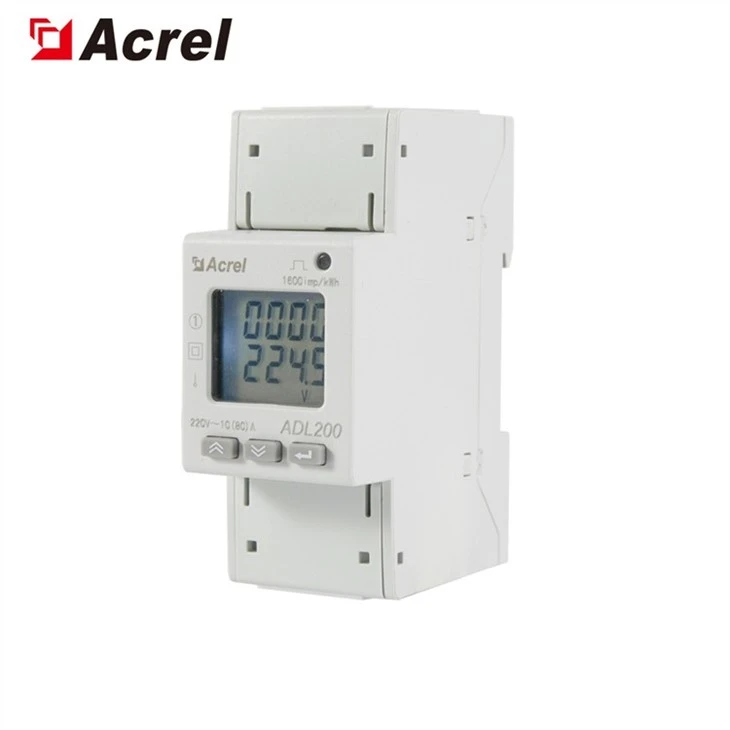

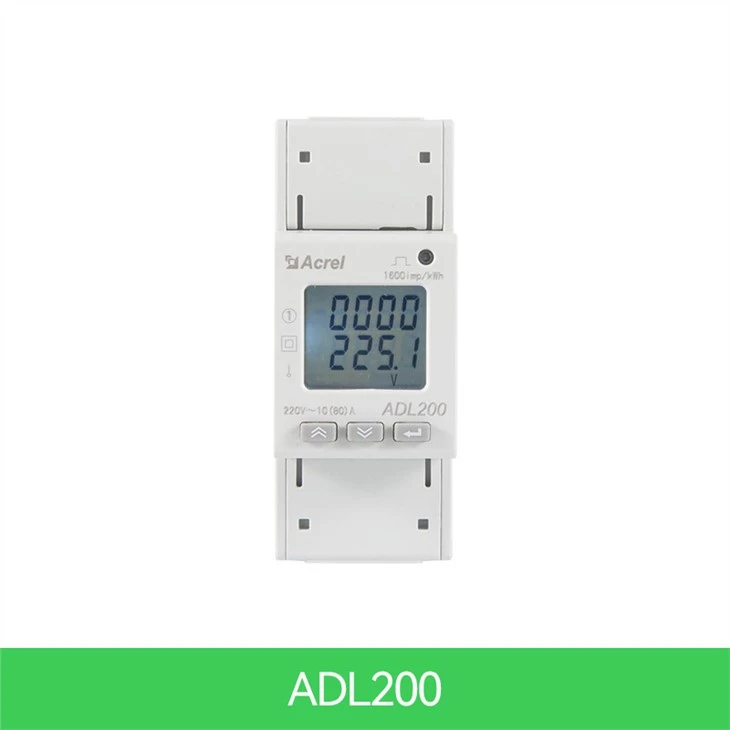

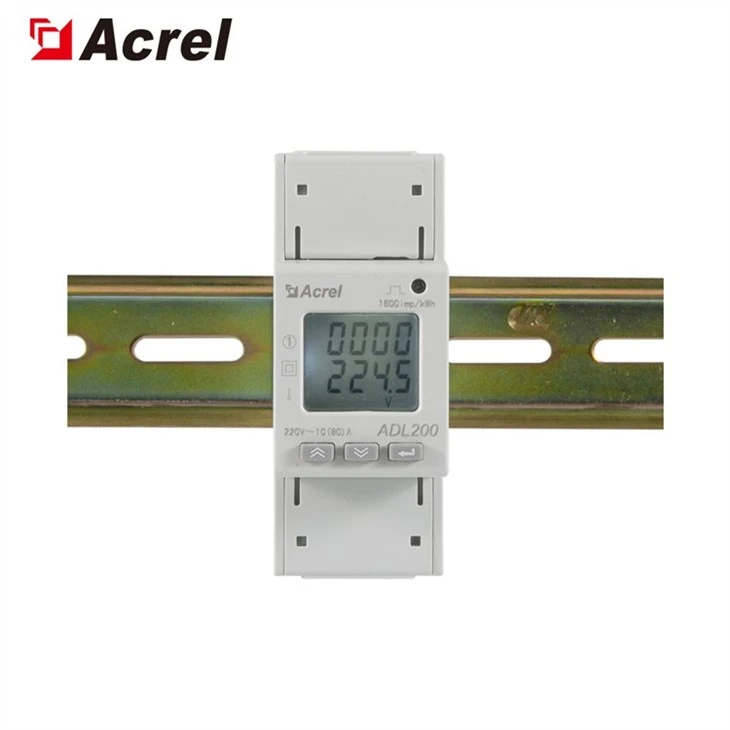

Bir fazali Din Rail Kwh metr

Acrel Din Rail bir fazali AC energiya hisoblagichi elektr energiyasini iste'mol qilishni hisoblash va elektr talabini boshqarish uchun elektr ta'minoti tizimi, sanoat va tog'-kon korxonalari va kommunal xizmatlar uchun mo'ljallangan. Bu yuqori aniqlik, kichik o'lcham va oddiy o'rnatish xususiyatlariga ega. U barcha elektr parametrlarini o'lchashni elektr energiyasini kompleks o'lchash bilan birlashtiradi.

Kirish kuchlanishi	Malumot Kuchlanishi	AC220V
	Malumot chastota	50Hz
	Quvvat iste'mol	<>
Kirish oqimi	Asosiy oqim	10A
	Maksimal joriy	80A
	Boshlanmoqda joriy	4‰Ib
	Iste'mol	<>
O'lchov samaradorligi	O'lchashning aniqligi	1-sinf
	O'lchov diapazoni	000000.00 99999999 kVt/soat
Soat aniqligi	Xato 0.5s/d dan kam yoki unga teng
Faol puls	Puls kengligi	80±20ms
	Puls doimiy	1000 imp/kVt soat
Aloqa	Interfeys	RS485(A plus,B-)
	Ulanish rejimi	Himoyalangan o'ralgan juft o'tkazgichlar
	Protokol	MODBUS-RTU
Funktsiya	Funktsiya tavsifi	Funktsiyani ta'minlaydi
kVt soatni o'lchash	Bir fazali{0}}faol kVt/soat (ijobiy va manfiy), 3 oylik tarixiy energiya ma'lumotlarini muzlatilgan saqlash	■
Elektr parametrlarini o'lchash	Voltaj, oqim, faol quvvat, reaktiv quvvat, ko'rinadigan quvvat, quvvat omili va chastota	■
LCD displey	8 bitli qismli LCD displey	■
Kalit dasturlash	Kod, manzil, uzatish tezligi, ko'p{1}}tarif va aloqa protokoli kabi parametrlarni o'rnatish uchun 3 ta tugma	■
Puls chiqishi	Faol energiya pulsining chiqishi	■
koʻp-tarif	4 ta vaqt mintaqasi, 2 vaqt oralig'i ro'yxati, 14 vaqt oralig'i va 4 tarif stavkalari bo'yicha moslashtiring	□
Aloqa	Aloqa interfeysi: RS485, Aloqa protokoli: MODBUS-RTU	■

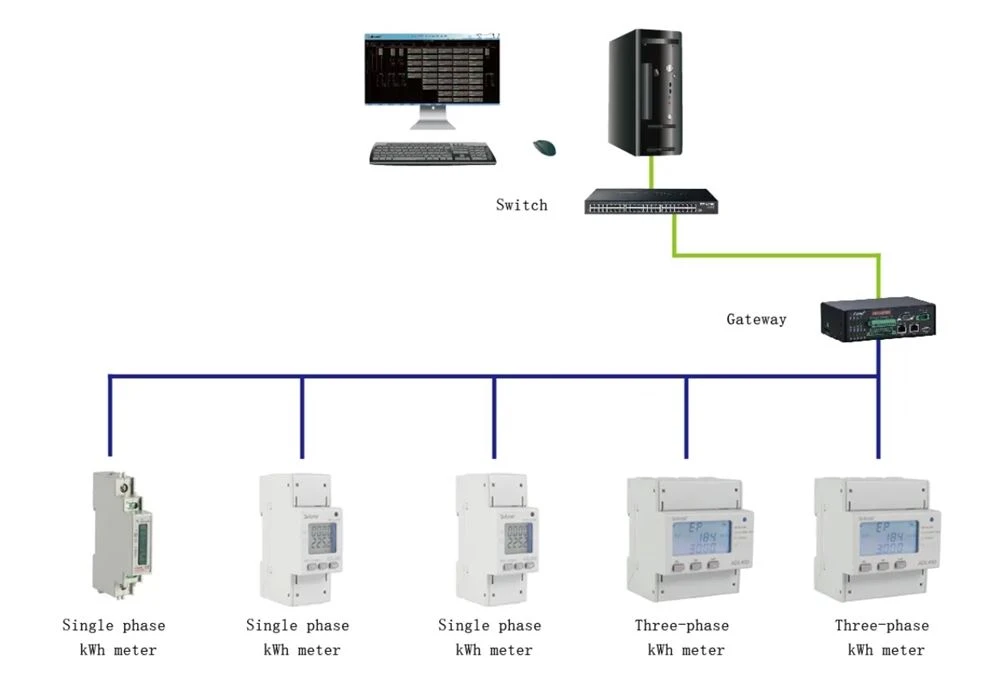

Our single phase power meter could test the total active kwh and measure voltage, current, power and other electric parameters, also with optional function RS485 Modbus RTU. It's convenient to monitor, collect and manage the electric energy. It is fitted with RS485 communication port and adapted to MODBUS-RTU. ADL can be used in all kinds of control systems, SCADA systems and energy management systems.

●Failure performance: the energy meter flashes and does not light up after being powered on.

●Troubleshooting:

1. Yordamchi quvvat manbai simlari mos kelishini tekshiring

asbobning ulanish sxemasi va simi bo'shashganmi yoki tushib ketganmi;

2. Yordamchi quvvat manbaining kirish kuchlanish qiymati asbobning normal ish kuchlanishi diapazonida yoki yo'qligini o'lchash uchun multi{1}}metrdan foydalaning.

●Failure performance: After the energy meter is powered on, the display power or energy count is not accurate.

●Troubleshooting:

1. Switch the display interface of the energy meter to the power (active P, power factor λ) interface, check whether the power display is negative and whether the power factor is between

0.9-0,95, so'ngra joriy signal chizig'ining kirish va chiqishi teskari yoki yo'qligini tekshiring (Ya'ni, oqimning kiruvchi chizig'i asbobning kiruvchi uchiga mos kelishi kerak) va energiya hisoblagichidagi simlar.

●Failure performance: After the energy meter is powered on, it cannot communicate with the host computer normally.

●Troubleshooting:

1. O'lchov asbobining A va B aloqa chiqishi orasidagi kuchlanish qiymati ortiqcha (4,4-4,5) V gacha bo'lishi kerak;

2. Aloqa simlarini ulash usuli simli diagrammaga muvofiq to'g'ri ulanganligini tekshiring (ya'ni asbobning aloqa terminali A/B aloqa seriyali portiga mos kelishi kerak).
