Mahsulot tavsifi

Acrel AMC Series Panel uch fazali AC quvvat o'lchagich, aqlli quvvat yig'ish va monitoring qurilmasi energiya tizimlari, sanoat va tog'-kon korxonalari, kommunal xizmatlar va aqlli binolarning quvvat monitoringi ehtiyojlari uchun mo'ljallangan aqlli hisoblagichdir. U quvvat parametrlarini o'lchashni birlashtiradi (masalan, bitta fazali - yoki uchta - fazali oqim, kuchlanish va faol quvvat). Quvvat, reaktiv quvvat, ko'rinadigan quvvat, chastota, quvvat omili) va quvvatni kuzatish va baholashni boshqarish.

Shu bilan birga, u foydalanuvchilarning tanlashi uchun turli xil periferik interfeys funktsiyalariga ega: RS485 aloqa interfeysi bilan MODBUS - RTU protokoli aloqa tarmog'ini boshqarish ehtiyojlarini qondirishi mumkin; 4 - 20mA analog chiqishi o'lchangan elektr parametrlariga mos kelishi mumkin, DCS Bunday interfeys talablariga javob beradi; kalit bilan kirish va o'rni chiqishi"masofaviy signal" funksiyasini amalga oshirishi mumkin; va"masofadan boshqarish pulti" elektron to'xtatuvchining kaliti.

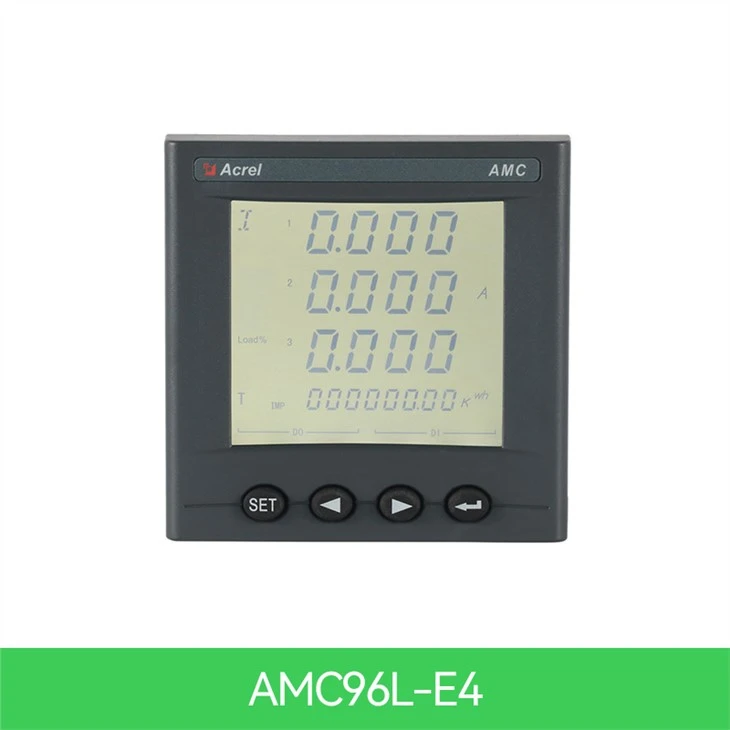

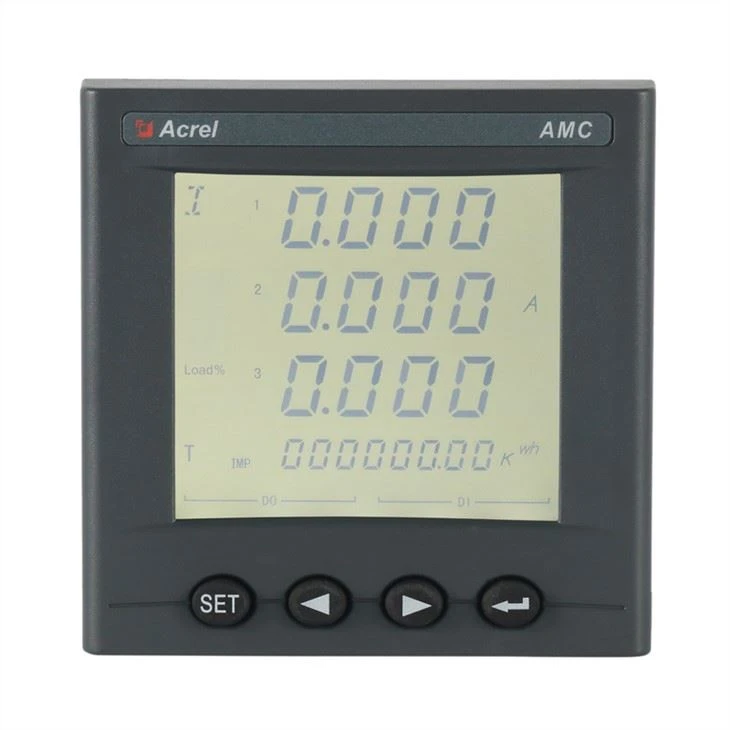

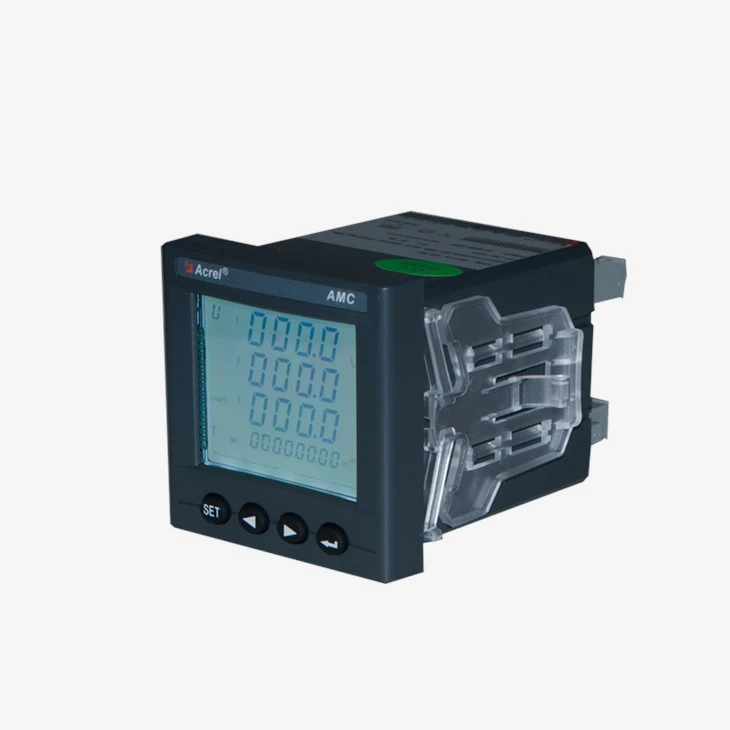

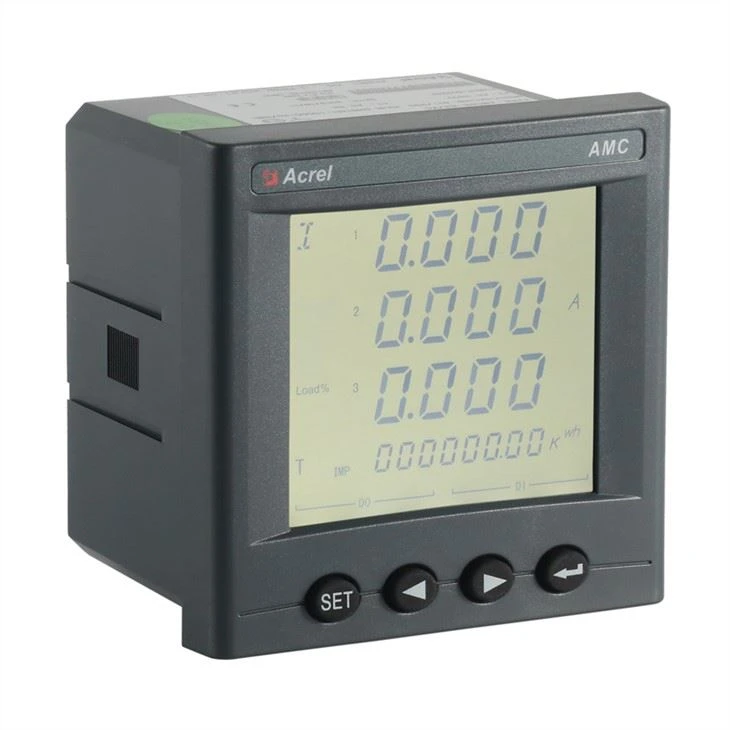

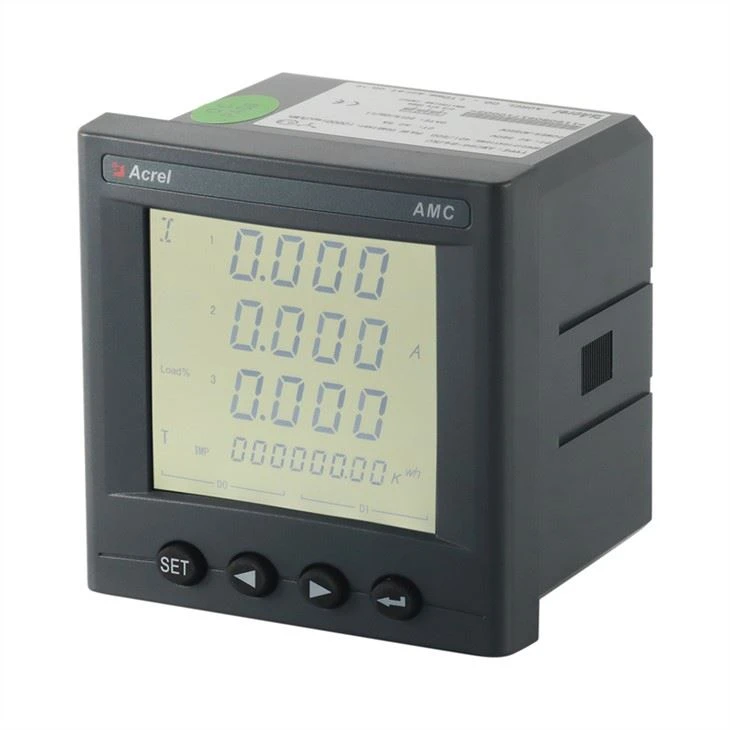

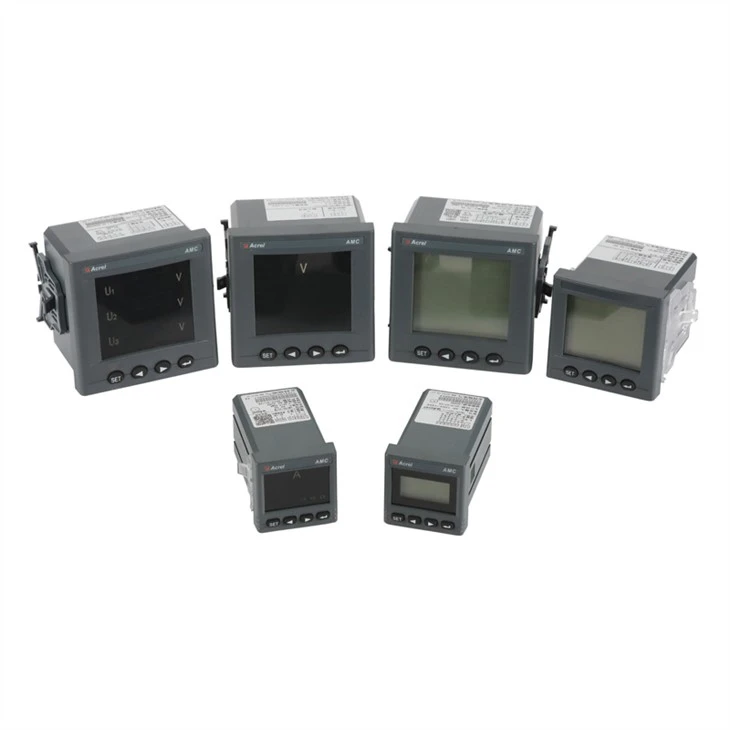

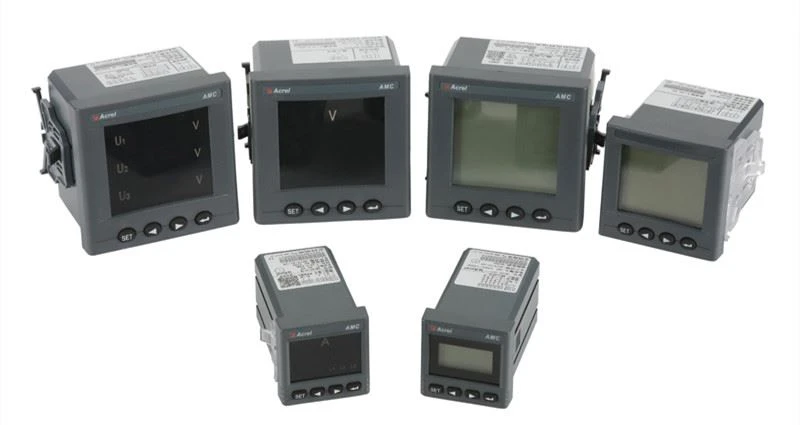

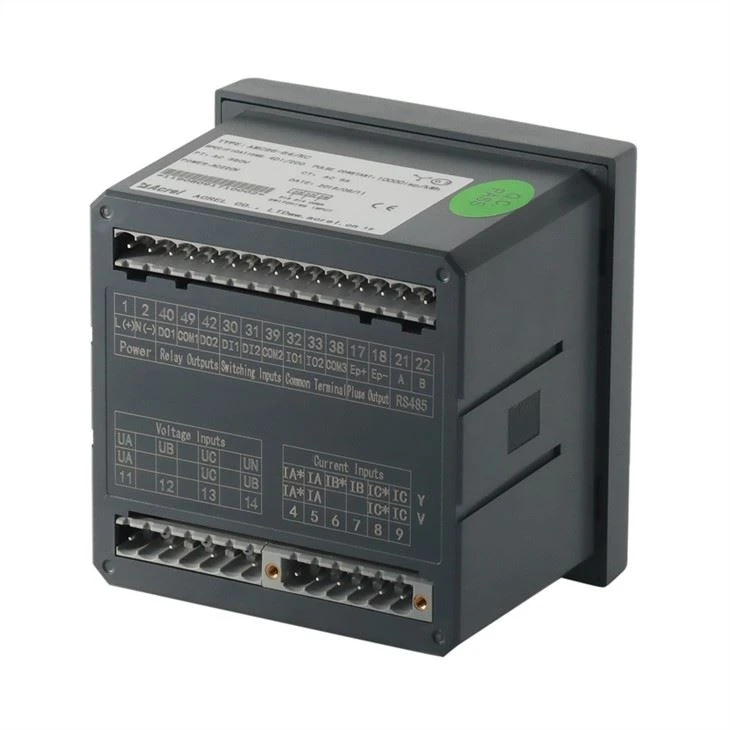

Tashqi ko'rinish

Yuqori - yorqinligi LED/LCD displey interfeysi, parametrlarni sozlash va tugmalar orqali boshqarish, haqiqiy - vaqt quvvatini kuzatish tizimlari uchun ideal. To'g'ridan-to'g'ri an'anaviy quvvat uzatgichlari va o'lchash asboblarini almashtirishi mumkin. Aqlli, raqamli old - yakuniy sotib olish komponenti sifatida asbob turli boshqaruv tizimlarida, SCADA tizimlarida va energiyani boshqarish tizimlarida keng qo'llanilgan.

Parametrlar

Texnik parametrlar			Qiymat
Kiritish	Ulanish		3 - faza - 3 - sim, 3 - faza - 4 - sim
	Chastotasi		45 - 65Hz
	Kuchlanishi		Reyting: Three - phase: AC 3×57.7V/100V(100V),3×220V/380V(400V), 3×380V/660V(660V)(96 size only) Eslatma: 72 profili yuqori kuchlanishli ilovalar uchun mos emas
			Haddan tashqari yuklanish: 1,2 martalik reyting (uzluksiz): 1 soniya uchun 2 martalik reyting
			Quvvat iste'moli:<>
	Hozirgi		Reyting: AC IA,5A
			Haddan tashqari yuk: 1,2 marta ko'rsatkich (uzluksiz); 1 soniya uchun 10 martalik reyting
			Quvvat iste'moli:<>
Chiqish	Elektr energiyasi		Chiqish rejimi: ochiq - kollektor fotosurati - ulash pulsi
			Puls doimiysi: 10000imp/kVt/soat (sozlanishi mumkin), batafsil ma'lumot uchun ulanish sxemasiga qarang;
	Aloqa		RS485port, Modbus - RTU protokoli, DLT645 protokoli (07 va 97-versiyalari), uzatish tezligi 1200 ~ 38400
Funktsiya	Kirishni almashtirish		Quruq kontaktli kirish, quvvat manbaida qurilgan -;
	Kommutatsiya chiqishi		Chiqish rejimi: O'rni odatda ochiq kontakt chiqishi
			Aloqa quvvati: AC 250V/3A, DC 30V/3A
	Analog chiqish		1 - 5V,4 - 20mA
Aniqlik klassi			Chastota:{0}}.05Hz,Oqim,Kuchlanish:0.2 sinf,Reaktiv quvvat:l .0sinf,Reaktiv elektr energiyasi:l .0sinf, faol quvvat:{0}}.5sinf,faol elektr energiyasi: 0,5sinf,2 - 31-harmonik measurement:±1%
Quvvatlantirish manbai			AC 85 - 265V shahar 100V - 350V	quvvat sarfi≤10VA
Xavfsizlik	Quvvat chastotasi kuchlanishiga chidamli		Elektr ta'minoti o'rtasida//Chiqishni o'zgartirish// joriy kirish// kuchlanish kiritish va uzatish// Aloqa //Puls chiqishi//ko'chirish kirish AC 2 kV 1min; Quvvat manbai, kommutatsiya chiqishi, joriy kirish, kuchlanish Kirish o'zgaruvchan tok o'rtasida 2 kV 1min; Uzatish, aloqa, impuls chiqishi, o'zgaruvchan tokni almashtirish o'rtasida 1kV 1 min;
	Izolyatsiya qarshilik		Input,Output end to machine enclosure >100MΩ
Atrof-muhit		Harorat	ish: - 25 daraja ~ + 65 daraja saqlash: - 40 daraja ~ + 80 daraja
		Namlik	≤93%RH Non - kondensatsiyalanuvchi
		Balandlik	≤2500m

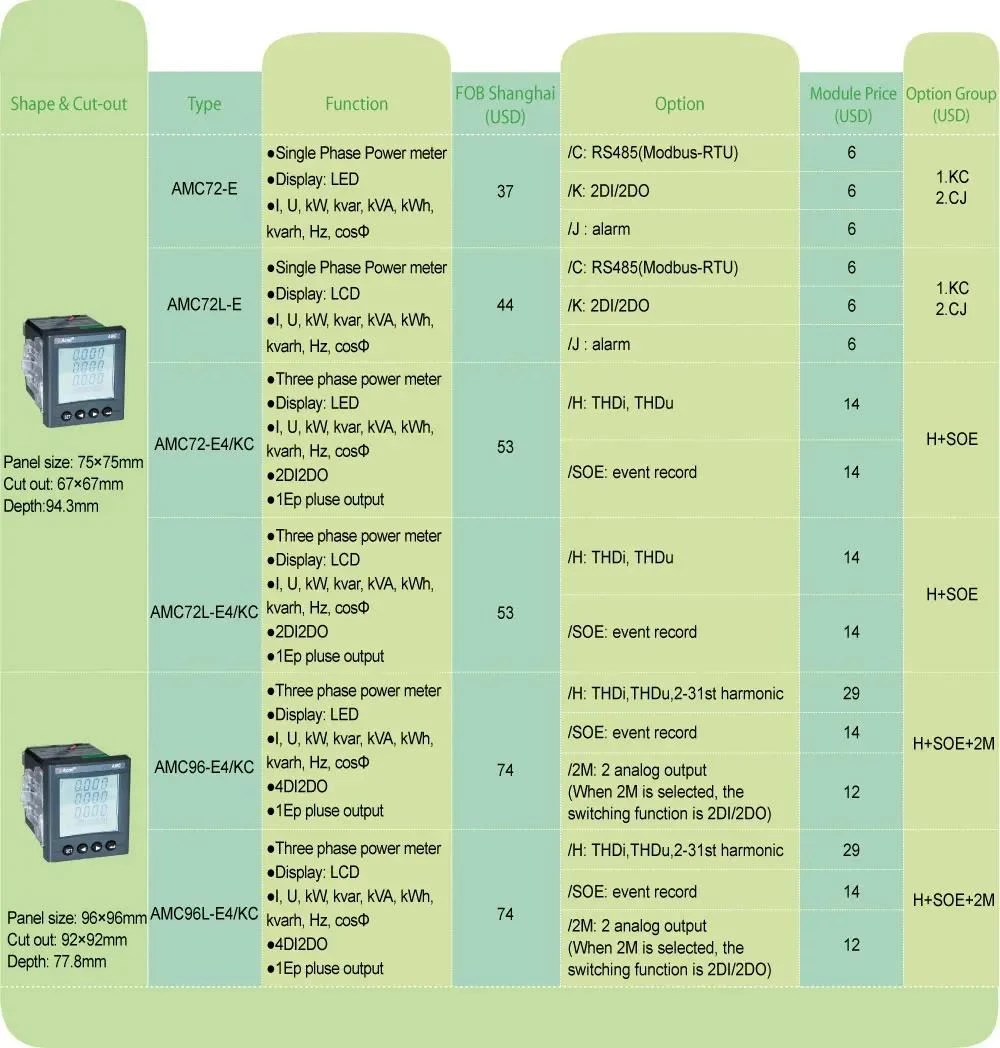

Funktsiya tavsifi

Funktsiya	Funktsiya tavsifi	Funktsiya beradi
kVt soatni o'lchash	Faol kVt/soat (ijobiy va salbiy)	■
	Reaktiv kVt soat (ijobiy va salbiy)	■
	A. B, C bo'linishi - faza ijobiy faol energiya	■
O'lchov elektr parametrlari	U,I	■
O'lchov elektr parametrlari	P, Q, S, PF, F	■
O'lchov garmonikalardan	2~31ST kuchlanish va oqim garmonik	£
LCD displey	12 bitli LCD displey, fon yorug'ligi	■
Kalit dasturlash	Aloqa va sozlash uchun 4 ta kalit parametrlari	■
Puls chiqishi	Faol puls chiqishi	■
Analog Analog chiqish	2DI2DO	■
Aloqa	Aloqa interfeysi: RS485, Aloqa protokoli: MODBUS - RTU	■
SOE	Voqea yozuvi	£

( ■ within £ optional )

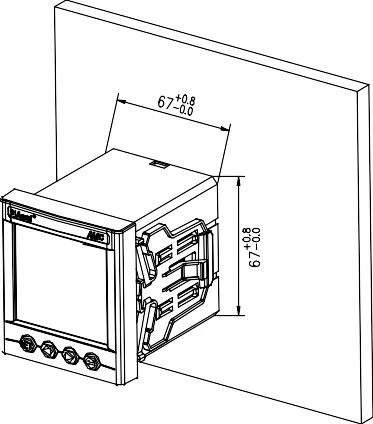

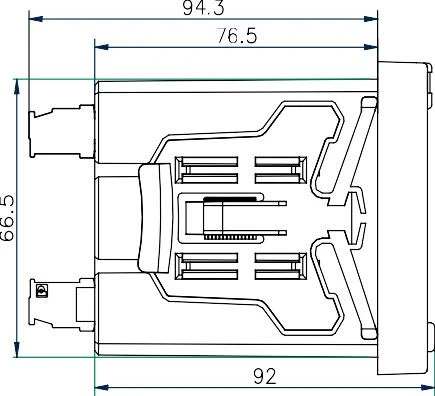

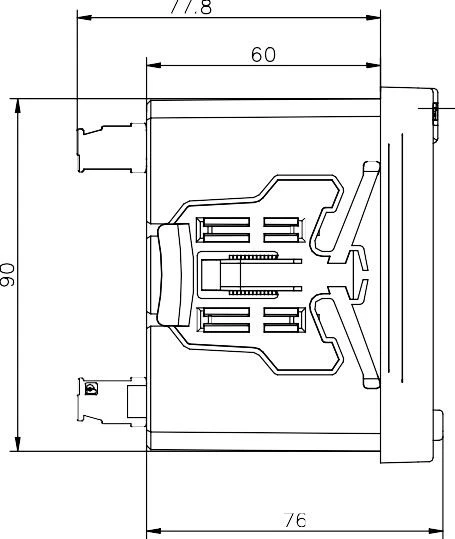

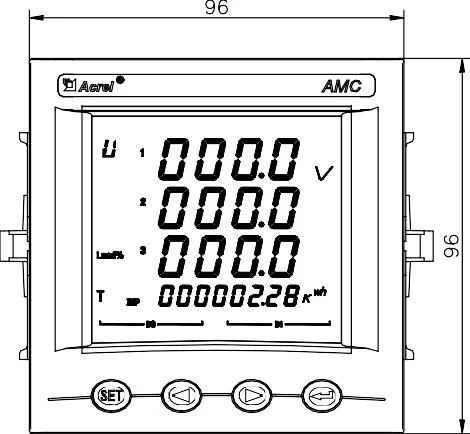

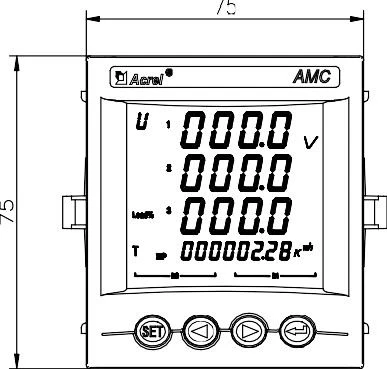

O'lchamlari

Kontur	old panel o'lchami		uy-joy hajmi			kesish hajmi
Kontur	kengligi	balandligi	kengligi	balandligi	chuqurlik	kengligi	balandligi
72 kvadrat	75	75	66.5	66.5	94.3	67	67
96 kvadrat	96	96	90	90	77.8	92	92
