Abstract: Acrel wireless temperature equipment device directly transmits temperature and humidity values through ATC600-C transceiver and ATE200 temperature sensor, AHE wireless temperature and humidity sensor, and connects to the customer's PLC for communication control.
1. Loyihaning umumiy ko'rinishi
A Turkish customer has a project that needs to change the wired temperature measurement PT100 to wireless, and connect to the PLC through our receiver's 485 communication port for automatic temperature control.
2.Mahsulot taqdimoti
Acrel simsiz harorat tizimi 3{1}}35kV ichki oʻtkazgich uzatmalari, jumladan, oʻrnatilgan-kommutatorlar, qoʻl aravachalari oʻtkazgichlari, qoʻzgʻalmas oʻtkazgichlar va halqa{5}}toʻr oʻtkazgichlar uchun mos keladi. Shuningdek, u 0.4kV past-voltajli oʻtkazgichlar uchun mos keladi, masalan, qoʻzgʻalmas oʻtkazgich uzatmalari va tortma oʻtkazgich uzatmalari. Simsiz harorat sensorlari o'tish moslamalarining istalgan isitish nuqtasiga o'rnatilishi mumkin, qurilma nazorat qilinadigan harorat ma'lumotlarini real vaqtda uzatish uchun simsiz ma'lumotlarni uzatish texnologiyasidan foydalanadi va bunday ma'lumotlarni ARTM-Pn da mahalliy sifatida ko'rsatadi. Bundan tashqari, uni masofadan aqlli monitoring qilish uchun RS485 porti orqali tarmoqqa ulash mumkin.
AHE100 simsiz harorat va namlik sensori asosan o'rta va yuqori kuchlanishli kalit kabinalari, terminal qutilari, halqali asosiy shkaflar, quti transformatorlari va quvvat taqsimlash xonasining muhiti kabi uskunalar ichidagi harorat va namlikni aniqlash uchun ishlatiladi. Modul ichki qismlarni samarali himoya qilish va xizmat muddatini oshirishi mumkin bo'lgan yaxshi shamollatish effekti va nafis ko'rinishga ega bo'lgan maxsus qobiqni qabul qiladi.
2.1. Tarmoq topologiyasi

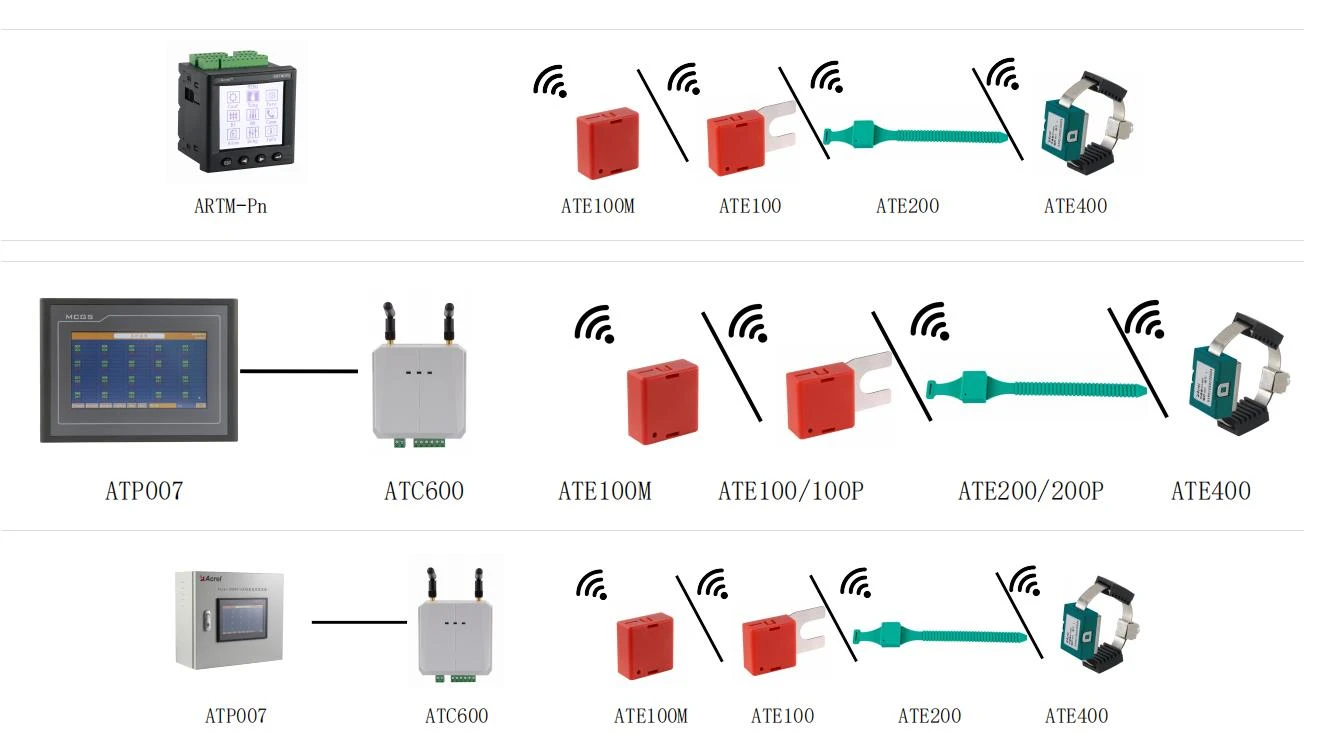

1-rasm

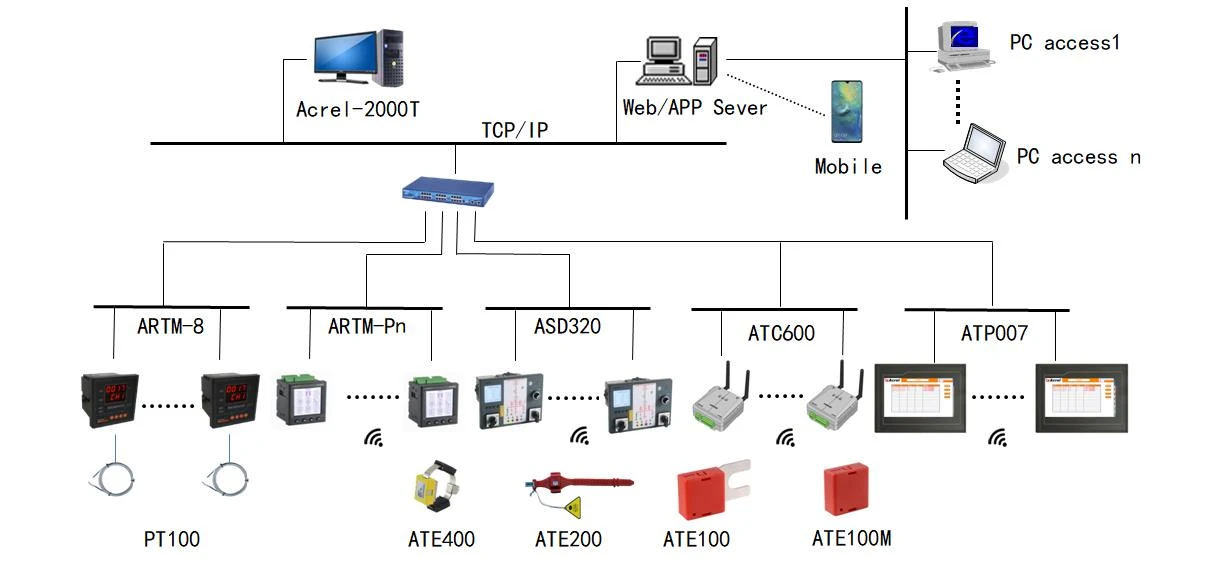

2-rasm
Sensorli ekran mosligi: ATC600-C:
Eslatma: Sensorli ekran harorat va namlikning markazlashtirilgan displeyini amalga oshirish uchun RS485 interfeysi orqali ATC600-C ga ulangan va bitta ATC600-C 240 harorat va namlik sensorlarini qabul qilishi mumkin.

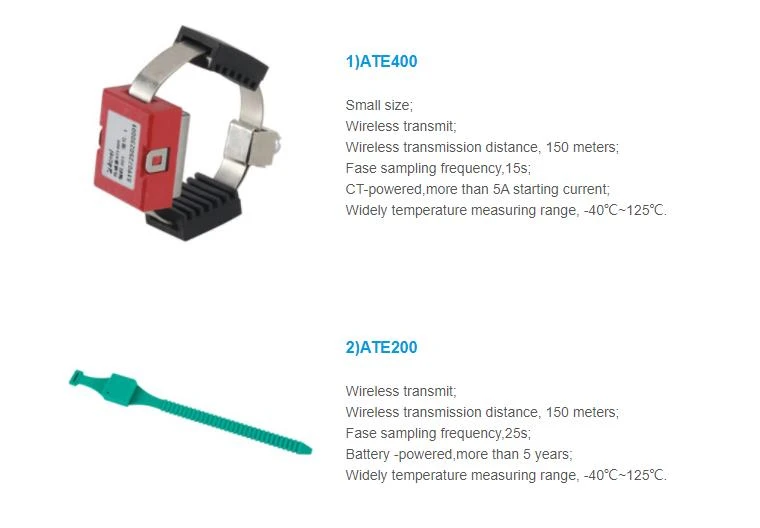

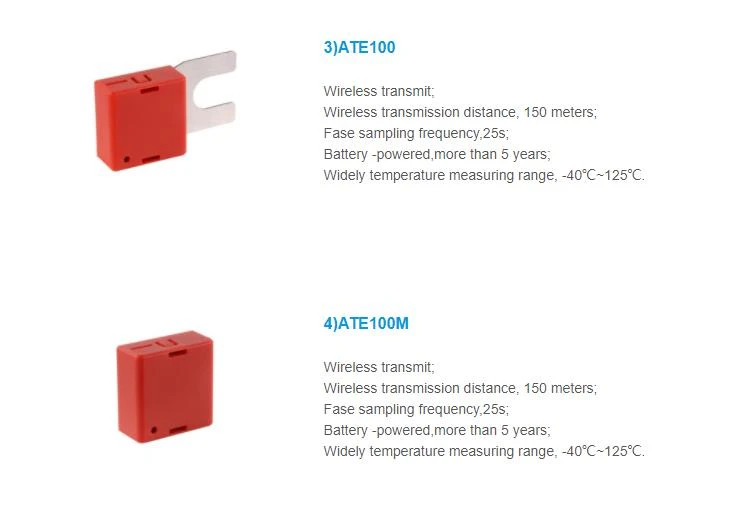

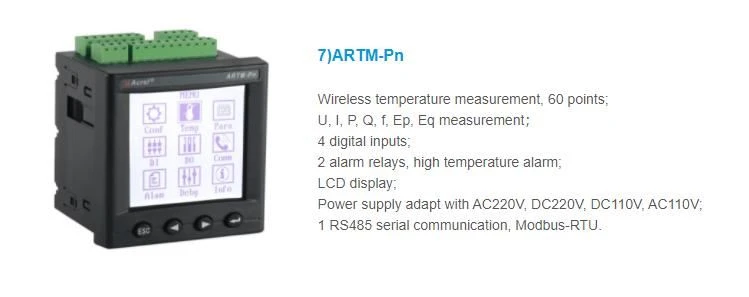

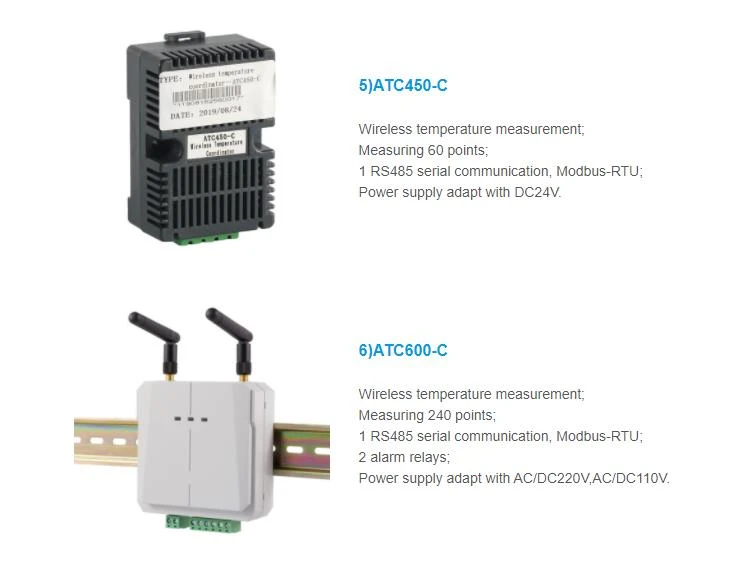

2.2 Tegishli mahsulotlar

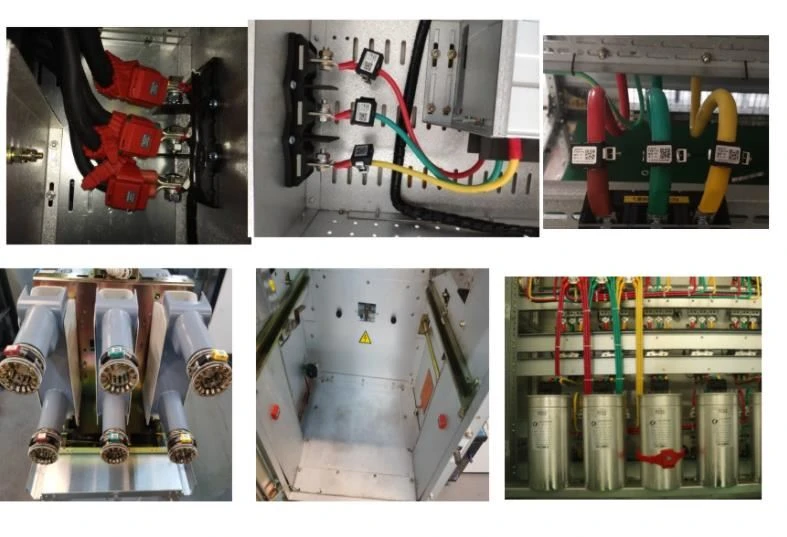

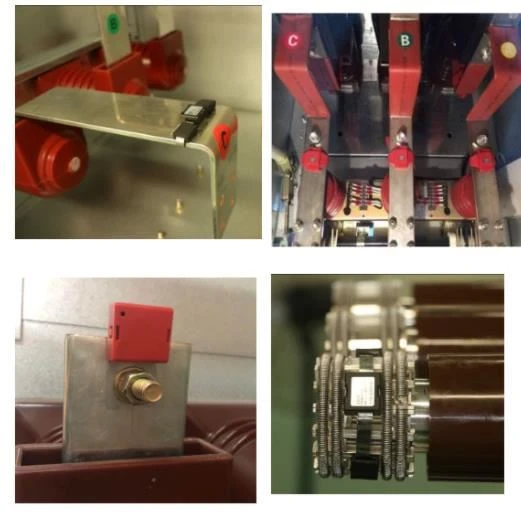

3.O'rnatish rasmi
