Tavsif

AC namuna olish texnologiyasidan foydalangan holda, PZ seriyali elektr energiyasi hisoblagichlari to'g'ridan-to'g'ri yoki bilvosita oqim, kuchlanish, quvvat, elektr energiyasi va boshqalar kabi ko'plab uch fazali tarmoq elektr parametrlarini o'lchashi mumkin. U mahalliy displey uchun ishlatilishi mumkin va o'lchash va nazorat qilish tizimini yaratish uchun boshqaruv uskunasiga ulanishi mumkin.

Mos keladigan Modbus-RTU protokolini qabul qiluvchi RS-485 aloqa porti bilan jihozlangan hisoblagichlar elektr parametr signalini to'rt kanalli (ikki kanalli) kommutatsiya kirishi / ikki kanalli kommutatsiya chiqishi bilan standart analog chiqishga o'tkazishi mumkin. Turli xil talablarga asoslanib, transformatsiya nisbati, signalizatsiya, aloqa va boshqalar uchun elektr parametrlari old paneldagi tugmachalar bilan o'rnatilishi va boshqarilishi mumkin.

PZ seriyali hisoblagichlar yuqori narx-navo nisbatiga ega va an'anaviy elektr o'tkazgichlar va o'lchov o'lchagichlarni almashtirishi mumkin. Ilg'or aqlli, raqamli front-end olish komponenti sifatida ushbu elektr hisoblagichlar turli boshqaruv tizimlarida, SCADA tizimlarida va energiya manbalarini boshqarish tizimlarida keng qo'llanilgan.

Xususiyatlari

1. Uch fazali energiya o'lchagichning hisoblagichi to'g'ri o'lchashni ta'minlashi uchun yaxshi muhrlanish va shovqinlarga qarshi ta'sirga ega.

2. Kuchlanish uchun yuqori aniqlik: Sinf 0.2, faol energiya: Sinf 0.5. Voltaj 660V ga ulanishi mumkin.

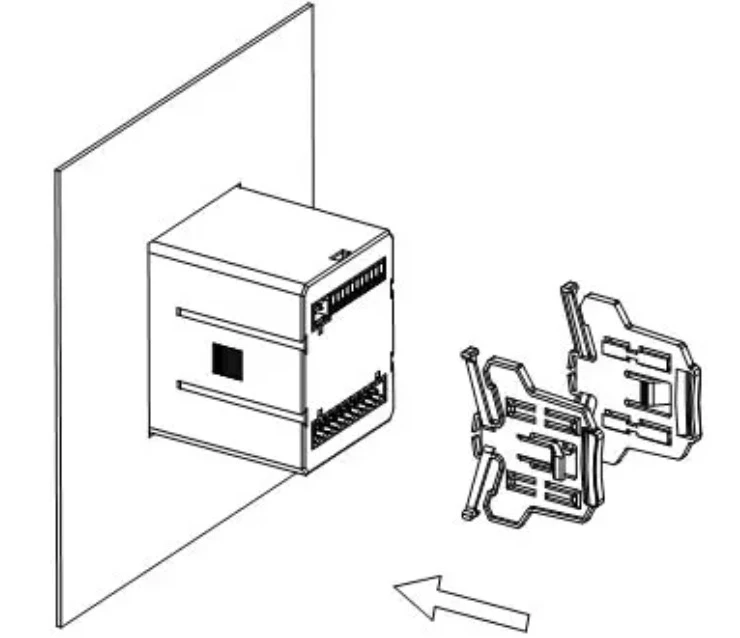

3. 92 * 92/ 88 * 88 dizayni o'rnatishni qulayroq qiladi va vaqtni tejaydi.

4. Aniq LCD/LED displey ma'lumotlarni aniqroq ko'rish imkonini beradi va xatolarni oldini oladi.

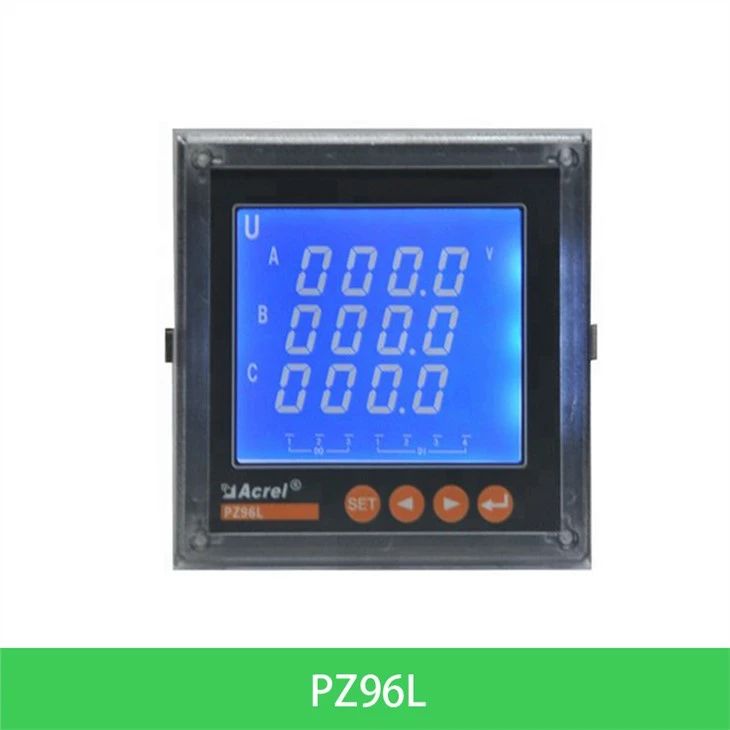

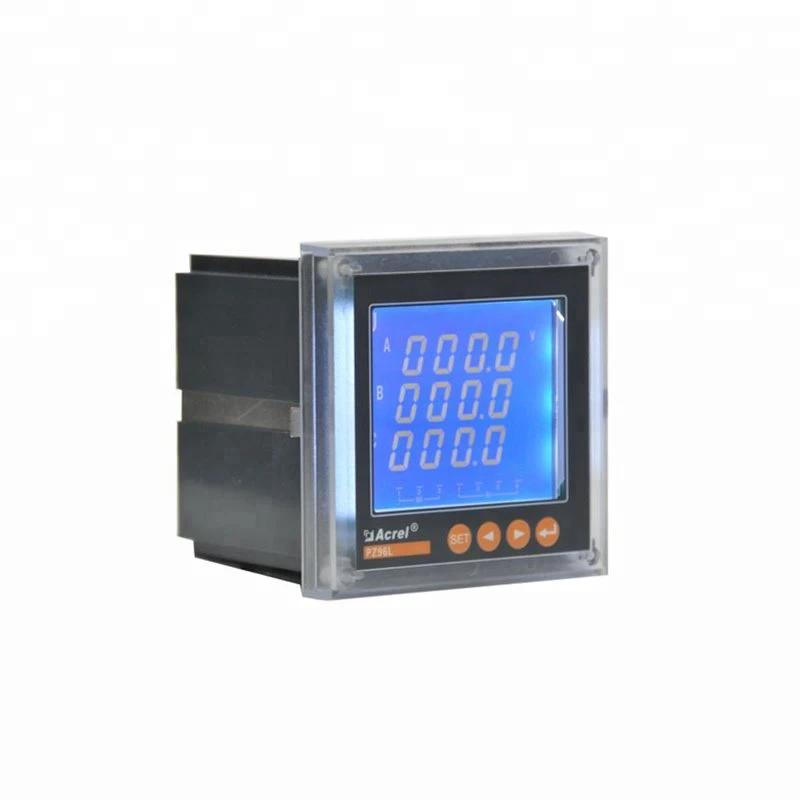

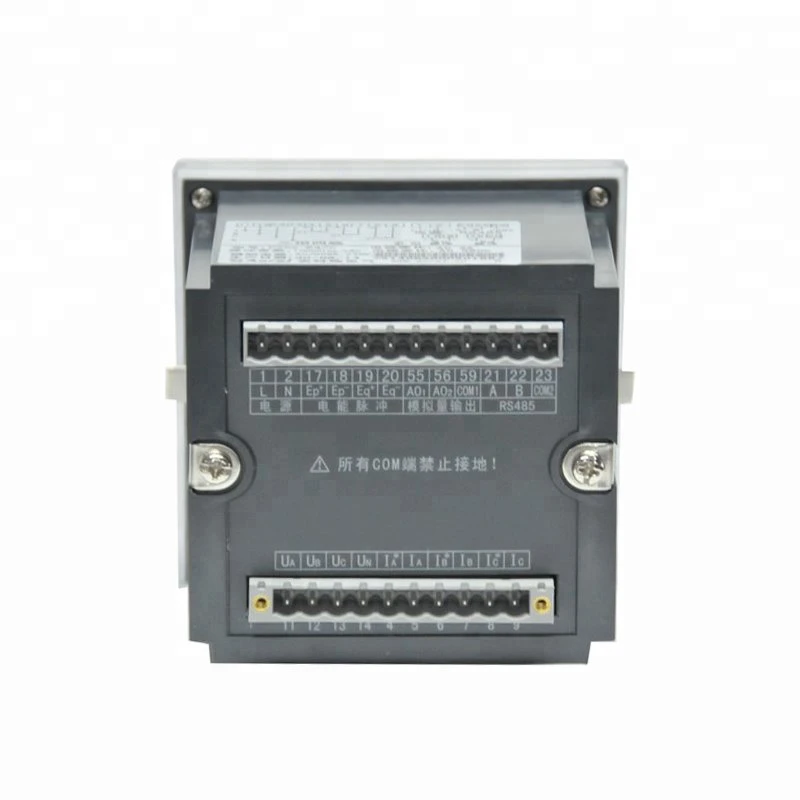

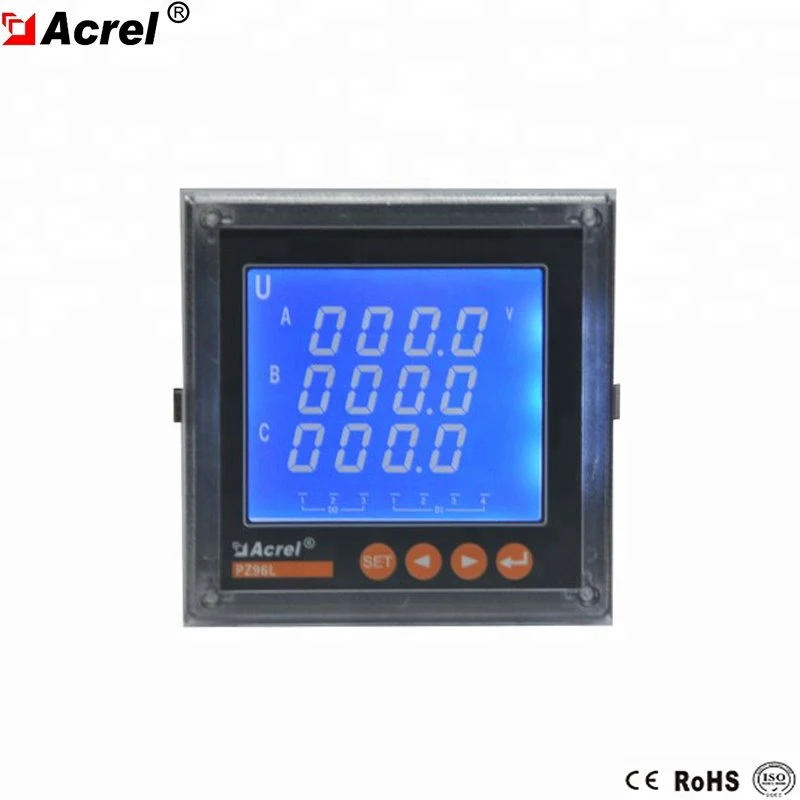

Tashqi ko'rinish

Parametr

Loyiha			Parametr
Spetsifikatsiya			3 fazali 3 simlar, 3 fazali 4 simlar
Kiritish	Ulanmoq		% 7b% 7b0}}HZ
	Chastotasi		3 fazali 3 sim, 3 fazali 4 sim
	Kuchlanishi	ortiqcha yuk: 1,2 barobar ko'rsatkichi (doimiy); 1 soniya davomida 10 marta ko'taring
		quvvat sarfi: < 0.2VA
	Hozirgi	ortiqcha yuk: 1,2 barobar ko'rsatkichi (doimiy); 1 soniya davomida 10 marta ko'taring
		quvvat sarfi: < 0.2VA
Chiqish	Elektr energiyasi		Chiqish rejimi: 2-kanal ochiq kollektorli foto birlashtiruvchi puls
			Puls doimiysi: 10000, 40000, 160000 imp/kVt/soat
	Aloqa		RS485port, Modbus -RTU protokoli
	Displey		LED yoki LCD displey, o'z xohishiga ko'ra ko'payish quvvatini, signalni, o'tish ko'rsatkichini o'rnating; 1 kanal analogi uchun tegishli dasturlashtiriladigan sozlamani ko'rsating
Funktsiya	Kirishni almashtirish		2 kanalli yoki 4 kanalli passiv quruq kontaktli kirish rejimi
	Kommutatsiya chiqishi		1 faol fotokupl chiqishi
			Chiqish rejimi: 2 kanalli o'rni YO'Q kontakt chiqishi
	Analog chiqish		Chiqish rejimi: 1, 2 yoki 4 kanalli Chiqish, 0 - 20mA,4 - 20mA dasturlashtiriladigan
			yuk hajmi 500Ō dan kam yoki unga teng
Aniqlik klassi	Chastotasi {0}}.05Hz, reaktiv elektr energiyasi 1-sinf, boshqalari 0,5-sinf
Quvvatlantirish manbai	DC100~350V; AV 85 ~ 265 V; (Asboblar uchun simlar ustunlik qilishi kerak)		quvvat sarfi<5VA
Xavfsizlik	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	oralig'i		Modbus RTU: 1 ~ 247;
Atrof-muhit	Harorat	Ish: -10 daraja ~ plyus 55 daraja saqlash: -25 daraja ~ plyus 75 daraja
	Namlik	93 foiz RH dan kam yoki teng. Kondensatsiz
	Balandlik	2500 m dan kam yoki unga teng
