Ma `lumot

Xarakterli

1) Aloqa:RS485/Modbus-Rtu

2) Ko'p elektronli:A plyus B mustaqil 2 sxemasi DC24V chiqishi

3) U va I deb baholangan:U:AC 220V/380V I:5A

Funktsiya

·A plyus B mustaqil 2 sxemali uch fazali magistral liniya shinasining kuchlanishi, tok, faol quvvat, reaktiv quvvat, ko‘rinadigan quvvat, quvvat omili, faol energiya, reaktiv energiya, noldan yerga kuchlanish, qochqin oqimi, nol ketma-ketlik oqimi, jami garmonik tarkib (THD), 2-63 harmoniklar, atrof-muhit harorati va namligi.

· 8 ta kommutatsiya holatini kiritish,

·4 kommutatsiya holati chiqishi, 2 oqish monitoringi

· 3 ta RS485 aloqasi

O'rnatish

DIN 35 mm

Hajmi (L * W * H):

180*90*45

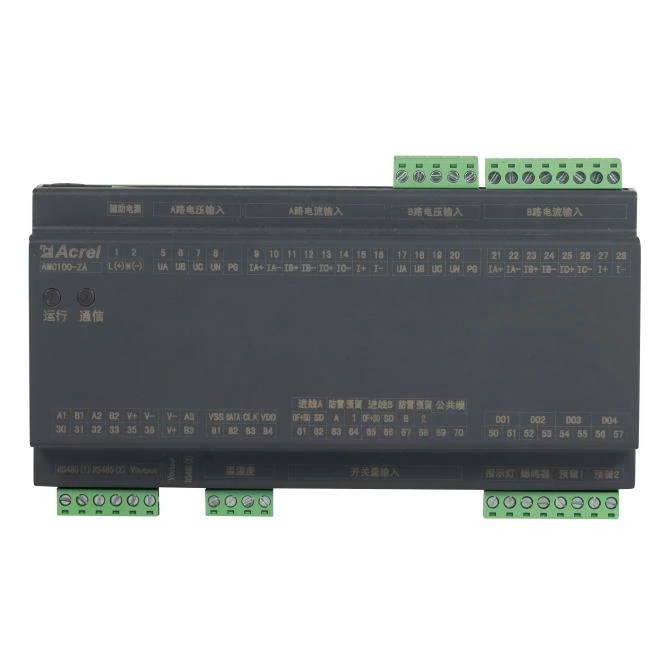

Tashqi ko'rinishi

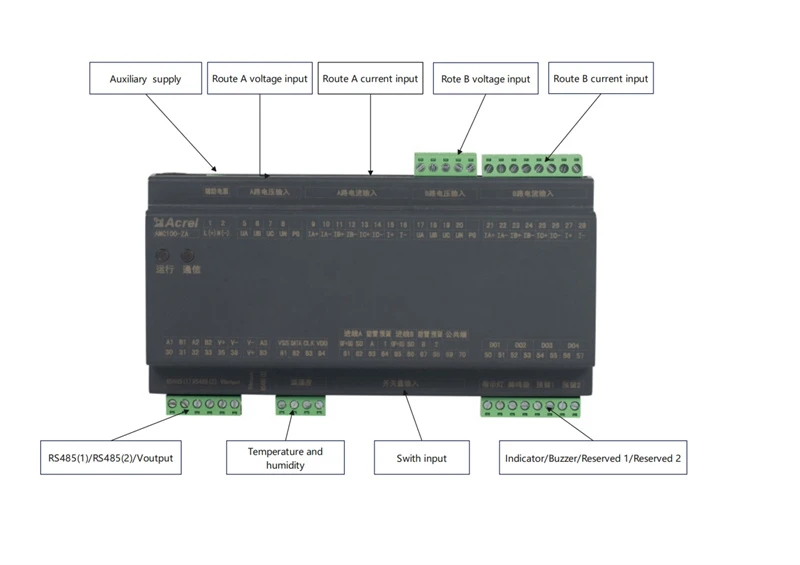

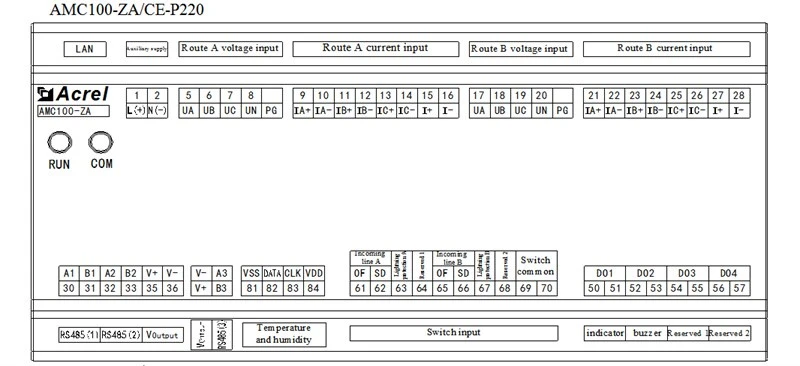

Simlarni ulash

Parametr

Tarqatish tizimi		AC
Avtobus kuchlanishi	Nominal kuchlanish	220V
	O'lchov diapazoni	±20 foiz
	Haddan tashqari yuk	Bir lahzali kuchlanish 2 marta / sek
Kiruvchi oqim davri	Baholangan	Ikkilamchi 5A
	Diapazon	0-6A
	Haddan tashqari yuk	Uzluksiz 1,2 marta, oniy 10 marta/sek
Aniqlik	Kiruvchi qator	Voltaj/oqim darajasi {0}}.2, faol quvvat/energiya darajasi 0,5, reaktiv quvvat/energiya darajasi 1
	Harorat	±1 daraja
	Namlik	±5 foiz
Chastotasi		AC45-65Hz
Yordamchi quvvat manbai		AMC100-ZA: quvvat olish uchun signal (15 Vt dan kam yoki unga teng) AMC100-ZA-P220: 220V mustaqil quvvat manbai AMC100-ZA-P24: DC 12-24 V mustaqil quvvat manbai
Izolyatsiyaga qarshilik		Barcha terminallar va qobiqning o'tkazuvchan qismlari orasidagi izolyatsiya qarshiligi 100 MŌ dan kam emas
Chiqishni almashtirish		4 ta kanal 3A 250VAC/3A 30VDC
Kirishni almashtirish		8 ta quruq tugun
Aloqa		1 ta izolyatsiyalangan RS485/Modbus-RTU fon tizimiga 1 RS485/Modbus-RTU sensorli ekranga 1 RS485/Modbus-RTU ulanishi quyi oqim moduli Ixtiyoriy 1-kanal Ethernet aloqa funksiyasi
O'rnatish		DIN35 mm rels yoki pastki plitani o'rnatish

Iqtibos

Shakl	Turi	Funktsiya	FOB Shanxay (USD)
	AMC100-ZA	A plus B ikki fazali AC kirish pallasining to'liq quvvat parametrlarini monitoring qilish, 8 kommutatsiya holatini kiritish, 4 kommutatsiya holati chiqishi, 2 oqish monitoringi, 1 harorat va namlikni aniqlash, 3 RS485 aloqa	148
	AMC-FA30	A plus B ikkita o'zgaruvchan tok rozetkalarining jami 30 ta filiali va 1 ta RS485 aloqasining to'liq quvvat parametrlarini kuzatib boring	133
	AMC-FA48	A plus B ikkita AC rozetkalarining jami 48 ta filiali va 1 ta RS485 aloqasining to'liq quvvat parametrlarini kuzatib boring	177
	AMC-FAK30	A plus B ikkita AC rozetkalarining jami 30 ta filiali va 1 RS485 aloqasining to'liq quvvat parametrlari va kalit holatini kuzatib boring	177
	AMC-FAK48	A plus B ikkita AC rozetkalarining jami 48 ta filiali va 1 RS485 aloqasining to'liq quvvat parametrlari va kalit holatini kuzatib boring	237
	AMC100-ZD	2 ta mustaqil kiruvchi A plyus B liniyalarining kuchlanishi, oqimi, quvvati va elektr energiyasini nazorat qiladi, 8 ta kommutatsiya kirishi, 4 ta kommutatsiya chiqishi, 1 ta harorat va namlikni aniqlash va 3 ta RS485 aloqasi.	148
	AMC100-FD30	Jami 30 ta filialda va 1 RS485 aloqasida A plus B qo'sh doimiy oqim liniyalarining to'liq quvvat parametrlarini kuzatib boring	133
	AMC-FD48	Jami 48 ta filialda va 1 RS485 aloqada A plus B qo'sh doimiy oqim liniyalarining to'liq quvvat parametrlarini kuzatib boring	177
	AMC100-FDK30	30 ta tarmoq va 1 RS485 aloqa A plyus B qo'sh DC rozetkasining to'liq quvvat parametrlari va kommutatsiya holatini (faol) kuzatib boring	177
	AMC100-FDK48	A plus B qo'sh DC rozetkasining 48 ta filiali va 1 RS485 aloqasining to'liq quvvat parametrlari va kommutatsiya holatini (faol) kuzatib boring	237
