Ma `lumot
Xarakterli
1) Aloqa:RS485/Modbus-Rtu
2) Ko'p elektronli:A plyus B mustaqil 2 sxemasi DC24V chiqishi
3) U va I deb baholangan:U: DC48V/240V/336V I:5V
Funktsiya
· A plus B mustaqil ikkita doimiy kuchlanish, oqim, quvvat, elektr energiyasi, 1 kanal harorati va namlik monitoringi
·8 kommutatsiya holati kirishlari
·4 kommutatsiya holati chiqishi
· 3 ta RS485 aloqasi
O'rnatish
DIN 35 mm
Hajmi (L * W * H):
180*90*45

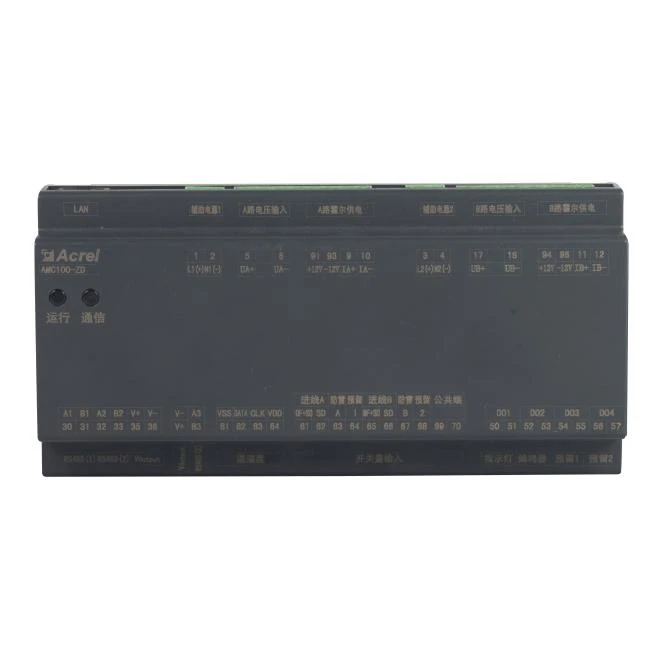

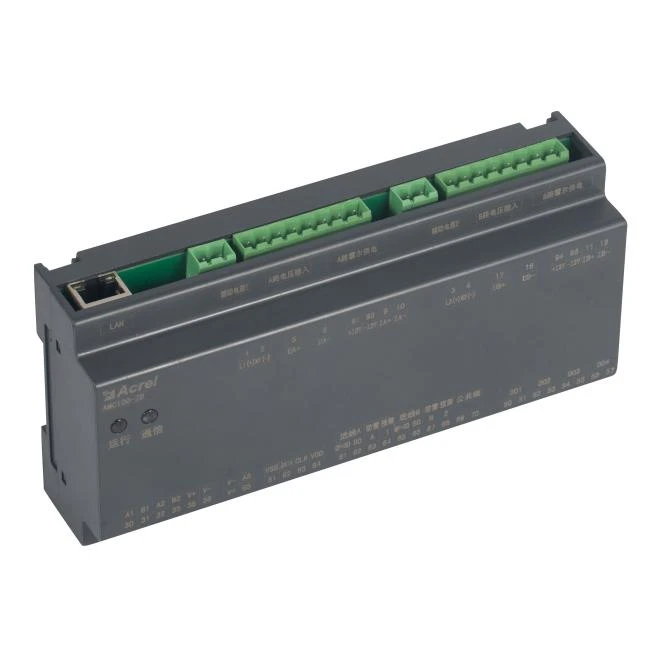

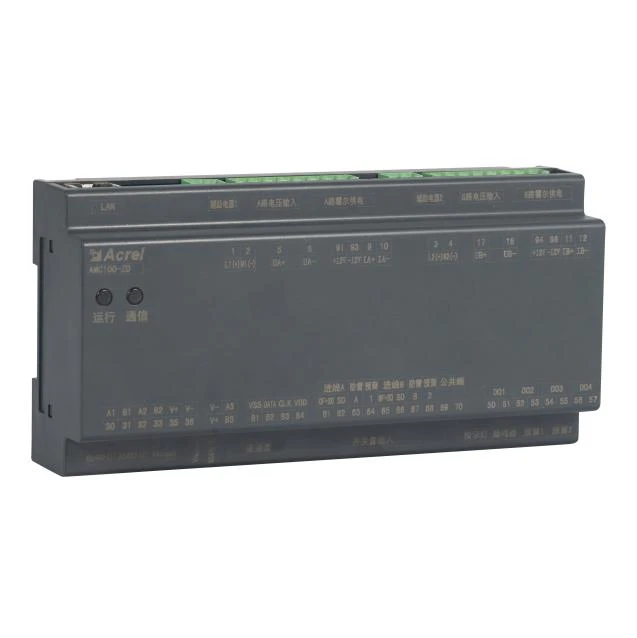

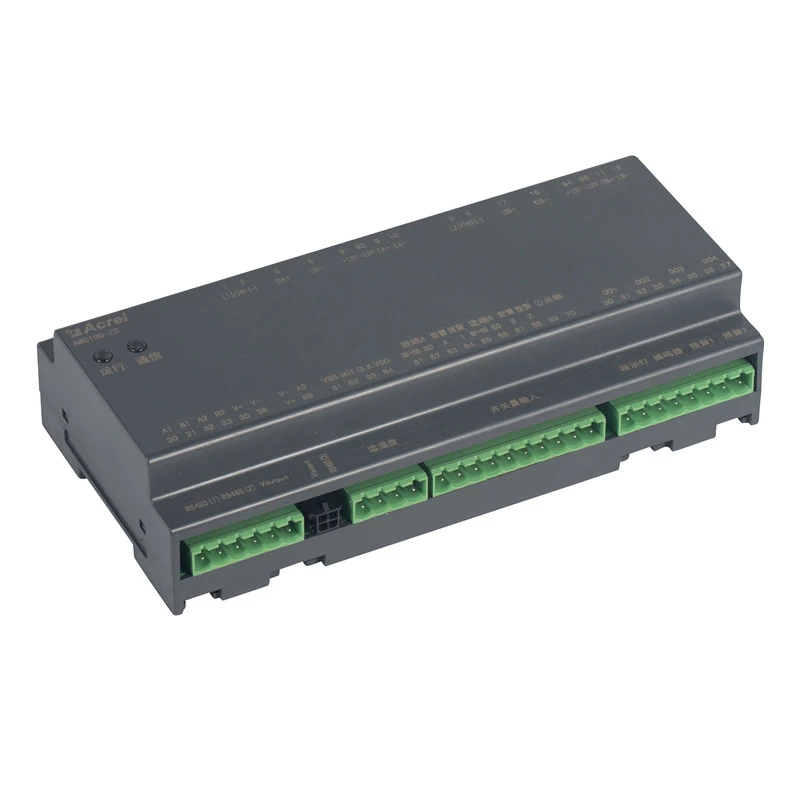

Tashqi ko'rinishi

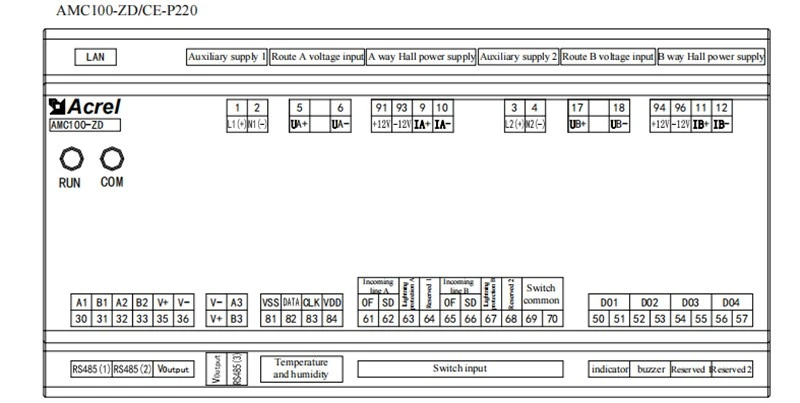

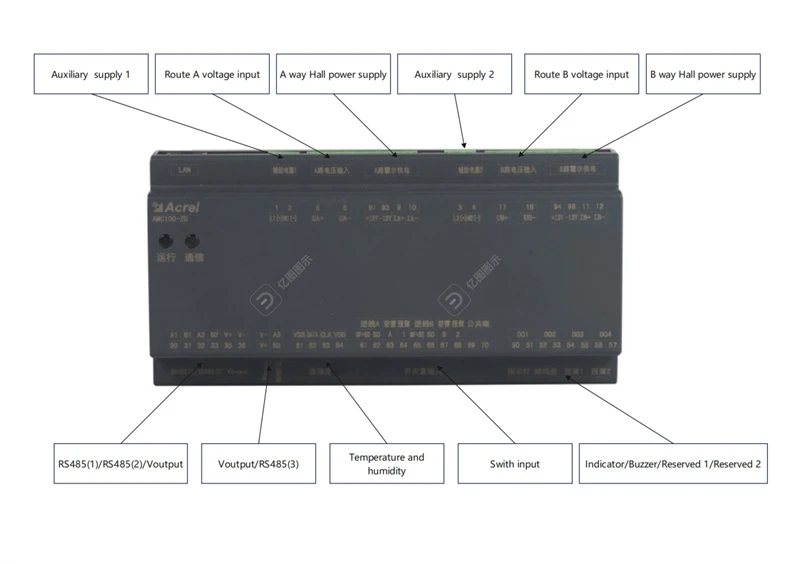

Simlarni ulash
Parametr
|
Tarqatish tizimi |
DC |
|
|
Avtobus kuchlanishi |
Nominal kuchlanish |
48VDC, 240VDC, 336VDC
|
|
O'lchov diapazoni |
±20 foiz |
|
|
Haddan tashqari yuk |
Bir lahzali kuchlanish soniyasiga 2 marta
|
|
|
Kiruvchi oqim davri |
Baholangan |
5V（Zol sensori, ±12V AMC100-ZD tomonidan quvvatlanadi）
|
|
Haddan tashqari yuk |
Davomiyligi 1,2 marta, oniy 10 marta/sekund
|
|
|
Atrof-muhit
|
Balandlik
|
2500 m dan kam yoki unga teng
|
|
Harorat |
Ishlash:-15 daraja -55 daraja Saqlash:-25 daraja -70 daraja
|
|
|
Namlik |
Nisbiy namlik 93 foizdan kam yoki unga teng
|
|
|
O'rnatish
|
DIN35 mm rels yoki pastki plastinka o'rnatish usuli
|
|
|
Yordamchi quvvat manbai |
AMC100-ZD: Signal quvvati（15W dan kam yoki unga teng） AMC100-ZD-P24:DC 12-24V mustaqil quvvat manbai {100-ZD-P220: 1, doimiy kuchlanish DC240V, DC336V bo'lsa, AC220V quvvatlanadi, DC240V, DC336V mustaqil ta'minot 2, doimiy kuchlanish DC48V bo'lsa, DC48V mustaqil ta'minot bilan quvvatlanadi
|
|
|
Izolyatsiyaga qarshilik |
Barcha terminallar va qobiqdagi Supero'tkazuvchilar qismlar orasidagi izolyatsiya qarshiligi kamida 100 MŌ bo'lishi kerak
|
|
|
Chiqishni almashtirish |
4 ta kanal 3A 250VAC/3A 30VDC |
|
|
Kirishni almashtirish |
8 ta quruq tugun |
|
|
Aloqa |
Fon tizimiga 1 kanal izolyatsiyalangan RS485/Modbus-RTU Sensorli ekranga 1RS485/Modbus-RTU Pastki oqim moduliga 1RS485/Modbus-RTU ulanishi 1-kanal Ethernet aloqa funksiyasi ixtiyoriy
|
|
|
O'rnatish |
DIN35 mm rels yoki pastki plitani o'rnatish |
|
Iqtibos
|
Shakl |
Turi |
Funktsiya |
FOB Shanxay (USD) |
 |
> > > > > |
A plus B ikki fazali AC kirish pallasining to'liq quvvat parametrlarini monitoring qilish, 8 kommutatsiya holati kirishlari, 4 kommutatsiya holati chiqishlari, 2 oqish monitoringi, 1 harorat va namlikni aniqlash, 3 RS485 aloqa |
148 |
 |
AMC-FA30 |
A plus B ikkita o'zgaruvchan tok rozetkalarining jami 30 ta filiali va 1 ta RS485 aloqasining to'liq quvvat parametrlarini kuzatib boring |
133 |
 |
AMC-FA48 |
A plus B ikkita AC rozetkalarining jami 48 ta filiali va 1 ta RS485 aloqasining to'liq quvvat parametrlarini kuzatib boring |
177 |
 |
AMC-FAK30 |
A plus B ikkita AC rozetkalarining jami 30 ta filiali va 1 RS485 aloqasining to'liq quvvat parametrlari va kalit holatini kuzatib boring |
177 |
 |
AMC-FAK48 |
A plus B ikkita AC rozetkalarining jami 48 ta filiali va 1 RS485 aloqasining to'liq quvvat parametrlari va kalit holatini kuzatib boring |
237 |
 |
> AmC% 7b{0}}ZD |
2 ta mustaqil kiruvchi A plyus B liniyalarining kuchlanishi, oqimi, quvvati va elektr energiyasini nazorat qiladi, 8 ta kommutatsiya kirishi, 4 ta kommutatsiya chiqishi, 1 ta harorat va namlikni aniqlash va 3 ta RS485 aloqasi. |
148 |
 |
%1 uchun% 1@ info: aniqlik kiritadi |
Jami 30 ta filialda va 1 RS485 aloqada A plus B qo'sh doimiy oqim liniyalarining to'liq quvvat parametrlarini kuzatib boring |
133 |
 |
AMC-FD48 |
Jami 48 ta filialda va 1 RS485 aloqada A plus B qo'sh doimiy oqim liniyalarining to'liq quvvat parametrlarini kuzatib boring |
177 |
 |
> AmC% 7b{0}}FDK30 |
30 ta tarmoq va 1 RS485 aloqa A plyus B qo'sh DC rozetkasining to'liq quvvat parametrlari va kommutatsiya holatini (faol) kuzatib boring |
177 |
 |
{{}}}FDK48 |
A plyus B ikkita DC rozetkasining 48 ta tarmog'i va 1 RS485 aloqasining to'liq quvvat parametrlari va kommutatsiya holatini (faol) kuzatib boring |
237 |
