DTSD1352 AC uch fazali quyosh o'lchagich

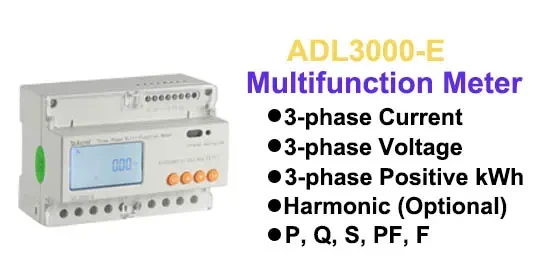

ADL3000-E — elektr taʼminoti tizimlari, sanoat va togʻ-kon sanoati uchun moʻljallangan aqlli hisoblagichkorxonalar va kommunal xizmatlar elektr energiyasi iste'molini hisoblash va elektr talabini boshqarish. U yuqori aniqlik, kichik o'lcham va oddiy o'rnatish bilan ajralib turadi. U barcha elektr parametrlarini o'lchashni keng qamrovli elektr energiyasini o'lchash bilan birlashtiradi va boshqaruv oldingi 12 oy bo'yicha turli xil ma'lumotlarni taqdim etadi, 31-harmonik tarkibni va umumiy harmonik tarkibni tekshiradi, masofaviy aloqa va masofadan boshqarish pultini kirish va o'rni chiqishi bilan amalga oshiradi va signal chiqishi bilan faxrlanadi. U RS485 aloqa porti bilan jihozlangan va MODBUS-RTU ga moslashtirilgan. ADL3000-E barcha turdagi boshqaruv tizimlarida, SCADA tizimlarida va energiyani boshqarish tizimlarida ishlatilishi mumkin. Barcha hisoblagichlar IEC62053-21 va IEC62053-22 standartlaridagi elektr energiyasi hisoblagichlarining tegishli texnik talablariga javob beradi.

LCD

Samarali va aniq ishlov berish va sinov uskunalari.

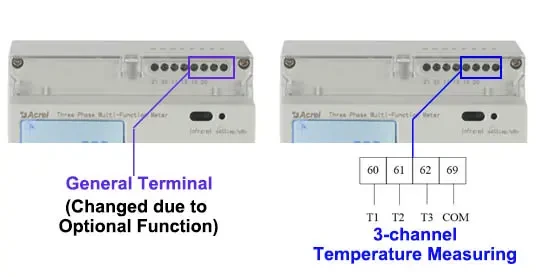

har xil ixtiyoriy funksiya

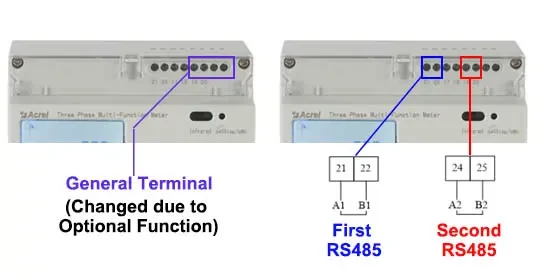

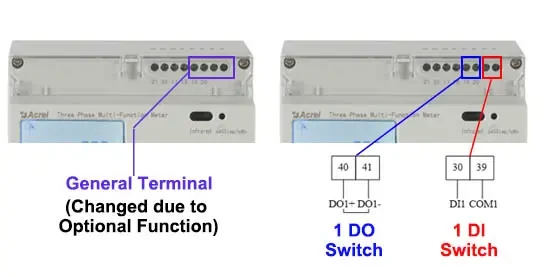

2 kanalli RS485, 1 raqamli kirish/1 raqamli chiqish va boshqalar

quyosh energiyasi Nolinchi eksport

Quyosh inverteri Orqaga oqimga qarshi energiya hisoblagichi

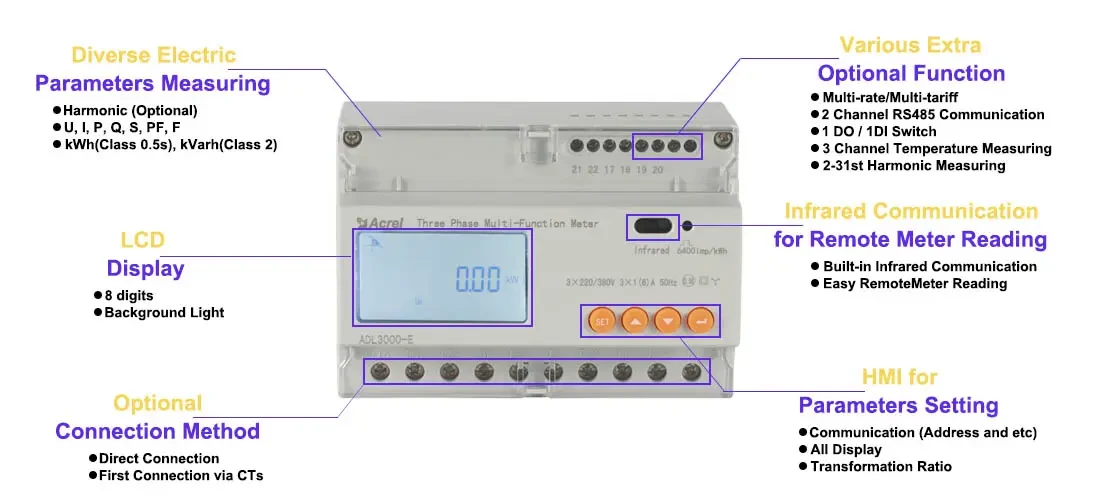

DTSD1352 Function introduction

Bizning yechimlarimiz

Parametr

Model raqami	DTSD1352

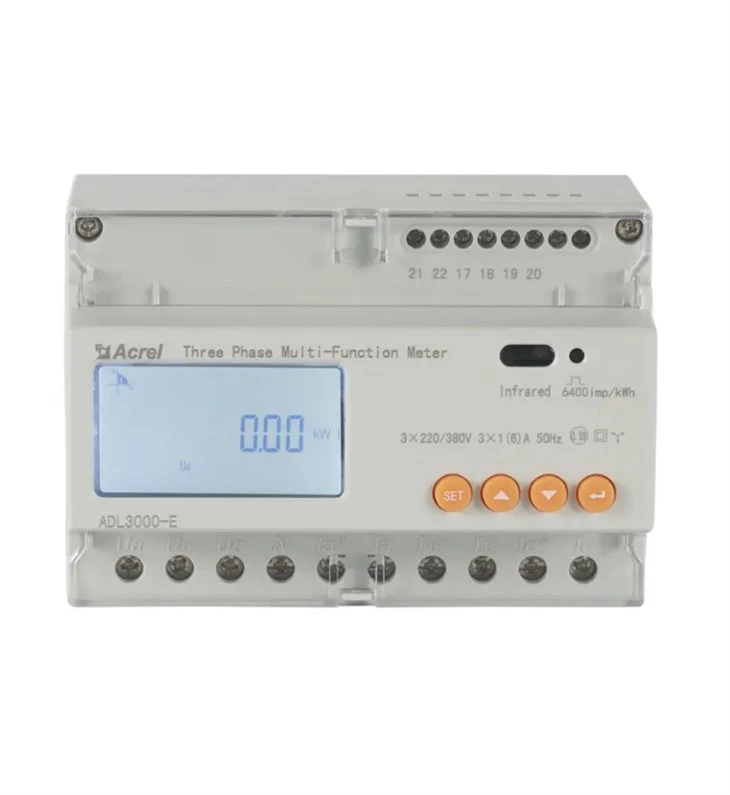

	Uch fazali Din Rail quyosh hisoblagichi
Kuchlanishi	Yo'naltiruvchi kuchlanish	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Iste'mol	<10VA(Single phase)
	Empedans	>2MΩ
	Aniqlik klassi	Xato±0.2%

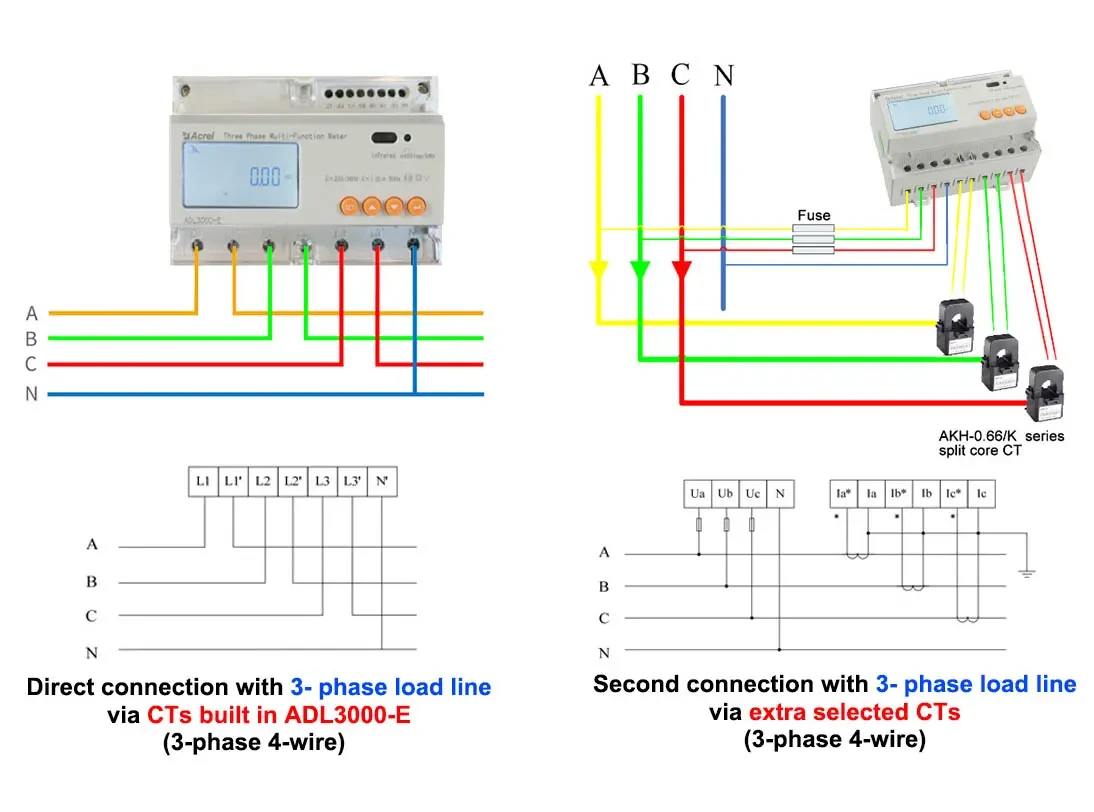

Hozirgi	Kirish oqimi	3×1(6)A (qo‘shimcha tanlangan CTlar orqali 3-fazali yuk liniyasi bilan ikkinchi ulanish) 3×10(80)A (3-fazali yuklash liniyasiga oʻrnatilgan ADL3000-E CT orqali toʻgʻridan-toʻgʻri ulanish)
	Iste'mol	<1VA(Single phase rated current)
	Aniqlik klassi	Xato±0.2%
O'lchov o'lchamlari	Kuchlanish: {0}}.01 V, Oqim: 0,01 A, Quvvat: 0,01 kVt, Energiya: 0,01 kVt/soat
Quvvat		Faol, reaktiv, aniq quvvat, xato ±0,5℅
Chastotasi		{{0}}Hz, xato ±0,2%
Harorat		-40 daraja -99 daraja
Energiya		Faol energiya(Aniqlik klassi:0.5, 1), reaktiv energiya(Aniqlik klassi 2)
Soat		0.5s/kun dan kam yoki unga teng
Energiya pulsining chiqishi		1 faol optokupl chiqishi, 1 reaktiv optokupl chiqishi
Kommutatsiya chiqish		1 Kommutatsiya chiqishi
Kirishni almashtirish		1 optokupl kiritish
Pulsning kengligi		80±20ms
Puls doimiy		6400imp/kWh, 400imp/kWh (asosiy oqimga mos keladi)
Interfeys va aloqa		RS485: Modbus RTU
Aloqa manzili diapazoni		Modbus RTU: 1 ~ 247;
Bod tezligi		1200bps ~ 19200bps
Nisbiy harorat		-25 daraja ~+55 daraja
Nisbiy namlik		95℅ dan kam yoki unga teng (kondensatsiya yo'q)
