Yopiq halqali Hall oqim sensori, shuningdek, Hall magnit balanslash oqimi sensori deb ataladi. U qayd etilgan nazariyani magnit muvozanat nazariyasi bilan birlashtiradi. Boshqacha qilib aytganda, ferromagnit maydon konsentratori birlamchi oqim tomonidan hosil qilingan magnit maydonni jamlaydi va uni Hall komponentiga qo'llaydi. Keyin Hall komponentidan chiqadigan kuchlanish signali kuchayadi va quvvat kuchaytirgichining kirishiga aylanadi. Ofset oqimi ikkilamchi kompensatsiya bobini orqali oqadi. Ikkilamchi lasan tomonidan yaratilgan magnit maydon birlamchi oqim tomonidan yaratilgan maydonga qarama-qarshidir. Shunday qilib, asosiy maydon kompensatsiya qilinadi va Hall chiqishi asta-sekin kamayadi. Birlamchi maydon ikkilamchi maydonga ekvivalent bo'lsa va ofset oqimi barqaror bo'lsa, bu magnit balanslashdir. Bu sxema asosan elektromagnitizmni konversiyalash komponenti, elektron kuchaytirgich va qo'zg'alish kompensatsiya sxemasidan iborat.
1 Explanation for type
2 ：mm)

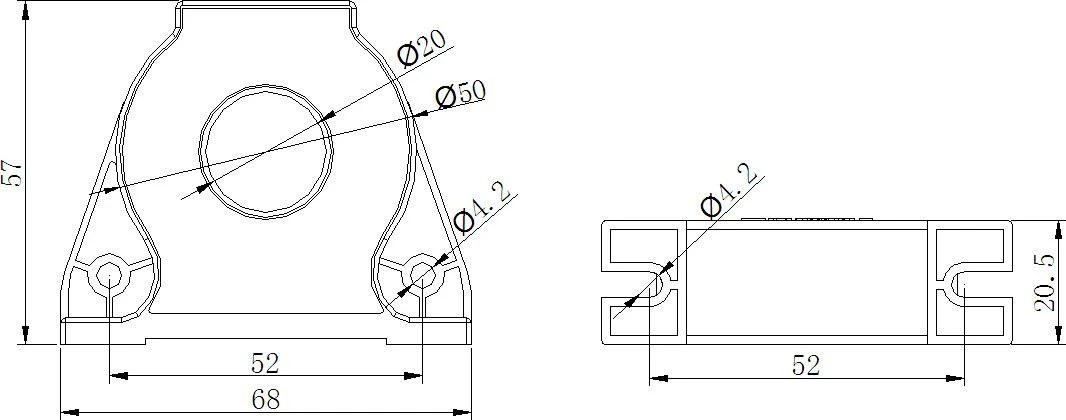

2.1 Outline size of AHBC-LTA
 |  |

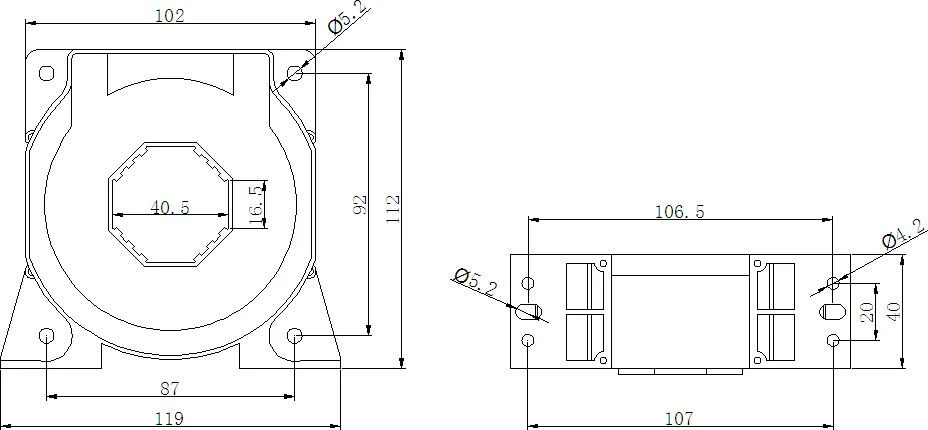

2.2 AHBC-LT1005 kontur hajmi
 |  |

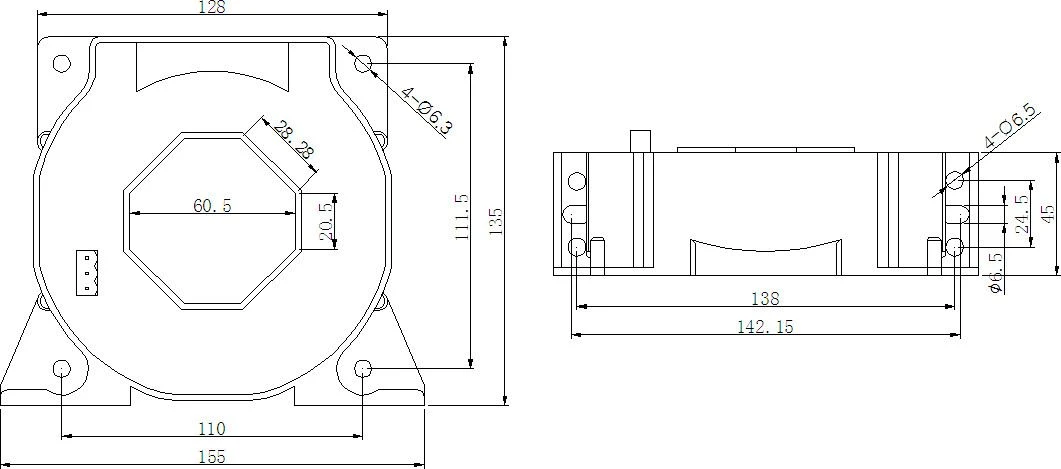

2.3 AHBC-LF kontur hajmi
 |  |
3. Spetsifikatsiyaning o'zaro mos yozuvlar jadvallari. -parametr
Spetsifikatsiya | Nominal oqim | Quvvatlantirish manbai | Nominal chiqish | Aniqlik darajasi | |
AHBC-LTA | 100～300A | ±15V | 50mA / 100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Eslatma: AC va DC kirish oqimini o'lchash mumkin, iltimos, buyurtma berishda ko'rsating.
4. Wiring method
Eslatma: 1. GND analog chiqishi Power Ground bilan ulangan bo'lishi kerak.
2. Please select the correct current flow direction.
