Mahsulot tavsifi

Yopiq - halqali Hall oqim sensori, shuningdek, Hall magnit balanslash oqimi sensori deb ataladi. U qayd etilgan nazariyani magnit muvozanat nazariyasi bilan birlashtiradi. Boshqacha qilib aytganda, ferromagnit maydon konsentratori birlamchi oqim tomonidan hosil qilingan magnit maydonni jamlaydi va uni Hall komponentiga qo'llaydi. Keyin Hall komponentidan chiqadigan kuchlanish signali kuchaytiriladi va quvvat kuchaytirgichining kirishiga aylanadi. Ofset oqimi ikkilamchi kompensatsiya bobini orqali oqadi.

Ikkilamchi lasan tomonidan yaratilgan magnit maydon birlamchi oqim tomonidan yaratilgan maydonga qarama-qarshidir. Shunday qilib, asosiy maydon kompensatsiya qilinadi va Hall chiqishi asta-sekin kamayadi. Birlamchi maydon ikkinchisiga ekvivalent bo'lsa va ofset oqimi barqaror bo'lsa, bu magnit muvozanatdir. Ushbu sxema asosan elektromagnitni konversiyalash komponenti, elektron kuchaytirgich va qo'zg'alish kompensatsiya sxemasidan iborat.

Tashqi ko'rinish

AHBC - LT1005

AHBC - LF

AHBC - LTA

Hajmi

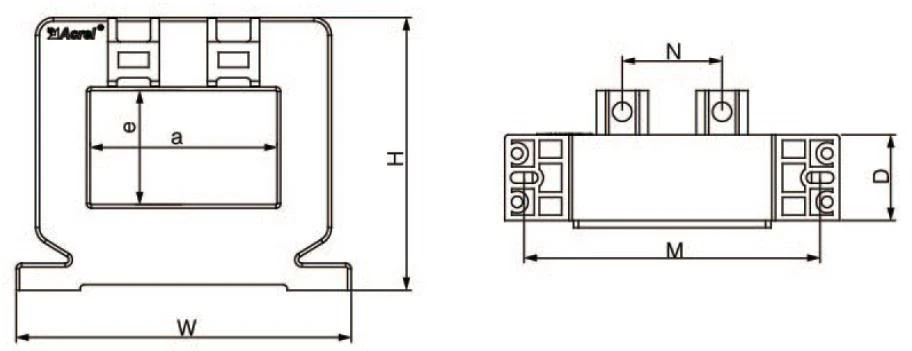

1-rasm

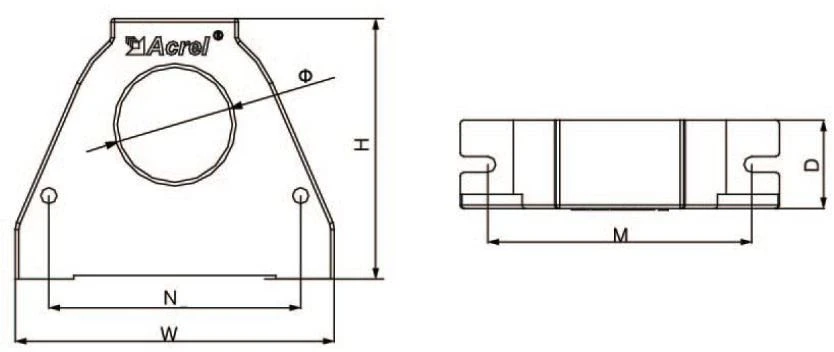

2-rasm

Hajmi spetsifikatsiyasi	Kontur hajmi (mm)			O'lchami (mm)			O'rnatish hajmi (mm)		Rasm
Hajmi spetsifikatsiyasi	W	H	D	a	e	Φ	M	N	Rasm
AHKC - E	53	72	16	/	/	21	47	/	1-rasm
AHKC - LT	90	73.5	25	/	/	32.5	74.5	71	1-rasm
AHKC - BS	43	32.5	19	20.5	10.5	/	/	/	2-rasm
AHKC - BSA	43	32.5	19	20.5	10.5	/	/	/	2-rasm
AHKC - F	74	57	22	43	13	/	/	22	2-rasm
AHKC - FA	94	60.5	26.5	52	15	/	83	28	2-rasm
AHKC - Shlyapa	94	76.5	24	52.5	32	/	83	28	2-rasm

Joriy nisbat

Spetsifikatsiya	Nominal oqim	Quvvatlantirish manbai	Nominal chiqish	Diafragmani o'lchash (mm)	Aniqlik darajasi
AHKC - E	0～(20 - 500)A	±15V	5V	φ 20	1
AHKC - LT	0～(100 - 800)A	±15V	5V	φ 32.5	1
AHKC - BS	0～(20 - 500)A	±15V	5V	20.5*10.5	1
AHKC - BSA	DC 0～(50 - 500)A	12V/15V/24 V	4～20mA	20.5*10.5	1
AHKC - F	0～(200 - 1000)A	±15V	5V	43*13	1
AHKC - FA	0～(200 - 1500)A	±15V	5V	52*15	1
AHKC - Shlyapa	0～(400 - 2000)A	±15V	5V	52*32	1
